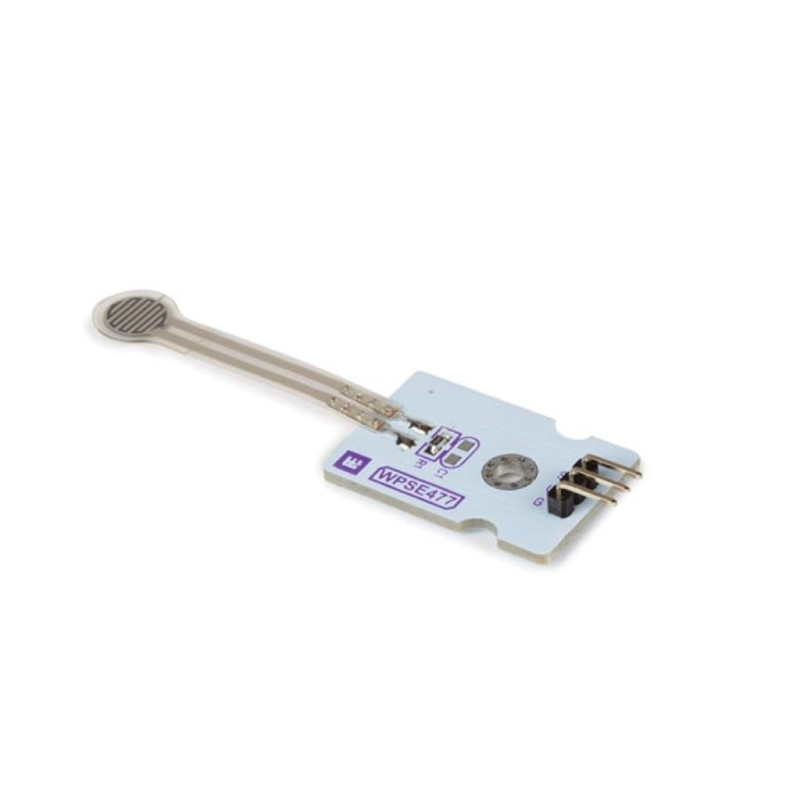

Whadda WPSE477 Drukgevoelige FSR Weerstand Module

De Whadda WPSE477 is een ultradunne, flexibele Force Sensing Resistor (FSR) die druk omzet in een analoog spanningssignaal. Deze module is ideaal voor het detecteren en meten van aanraking, kracht en druk in uiteenlopende toepassingen zoals robotica, wearables, domotica en educatieve projecten. Dankzij het compacte ontwerp en de eenvoudige integratie is de WPSE477 een uitstekende keuze voor zowel beginners als gevorderde makers.

Belangrijkste eigenschappen:

• Ultradun ontwerp: Minder dan 0,25 mm dik, eenvoudig te integreren in smalle ruimtes.

• Drukmeetbereik: 0 tot 0,5 kg, gevoelig voor lichte aanrakingen (<20 g drempel).

• Snelle respons: Responstijd minder dan 1 ms, geschikt voor real-time toepassingen.

• Analoge uitgang: Spanning varieert lineair met de uitgeoefende kracht.

• Eenvoudige aansluiting: Werkt direct op 3,3–5 V DC, geen extra bibliotheek nodig.

• Lange levensduur: Meer dan 100.000 cycli, bestand tegen intensief gebruik.

• Compatibel met Arduino, Raspberry Pi (via ADC) en andere microcontrollers.

Werking en integratie:

De FSR-module werkt als een variabele weerstand die afneemt naarmate de druk toeneemt. Door de sensor in serie te plaatsen met een vaste weerstand (bijvoorbeeld 10 kΩ) ontstaat een spanningsdeler. De analoge uitgang kan direct worden uitgelezen door een microcontroller, waardoor de kracht eenvoudig te meten is.

Aansluitschema:

• VCC (3,3–5 V) → FSR-pin 1

• FSR-pin 2 → Analoge ingang en via vaste weerstand naar GND

Toepassingen:

• Robotica: Grijpkrachtmeting, feedback voor robotarmen.

• Wearables: Drukdetectie in slimme kleding of inlegzolen.

• Domotica: Aanwezigheidsdetectie, slimme vloermatten.

• Medische hulpmiddelen: Drukmonitoring in protheses of therapietoestellen.

• Gaming en interfaces: Analoge triggers, custom controllers.

• Onderwijs: Sensorprojecten en STEM-lessen.



  Kenmerk	Specificatie
  Voedingsspanning	3,3 – 5 V DC
  Uitgangstype	Analoog (0 – Vcc)
  Drukmeetbereik	0 – 0,5 kg
  Drempeldruk	< 20 g
  Responstijd	< 1 ms
  Hersteltijd	< 15 ms
  Herhaalbaarheid	< 5,8% (bij 50% belasting)
  Nauwkeurigheid	2,5% (bij 85% bereik)
  Duurzaamheid	> 100.000 cycli
  Initiële weerstand	> 100 MΩ (geen druk)
  Afmetingen module	22 × 67 × 7 mm
  Dikte meetschijf	< 0,25 mm
  Gewicht sensor	2,5 g
  Bedrijfstemperatuur	−30 °C tot +70 °C
  Compatibiliteit	Arduino, Raspberry Pi, microcontrollers
