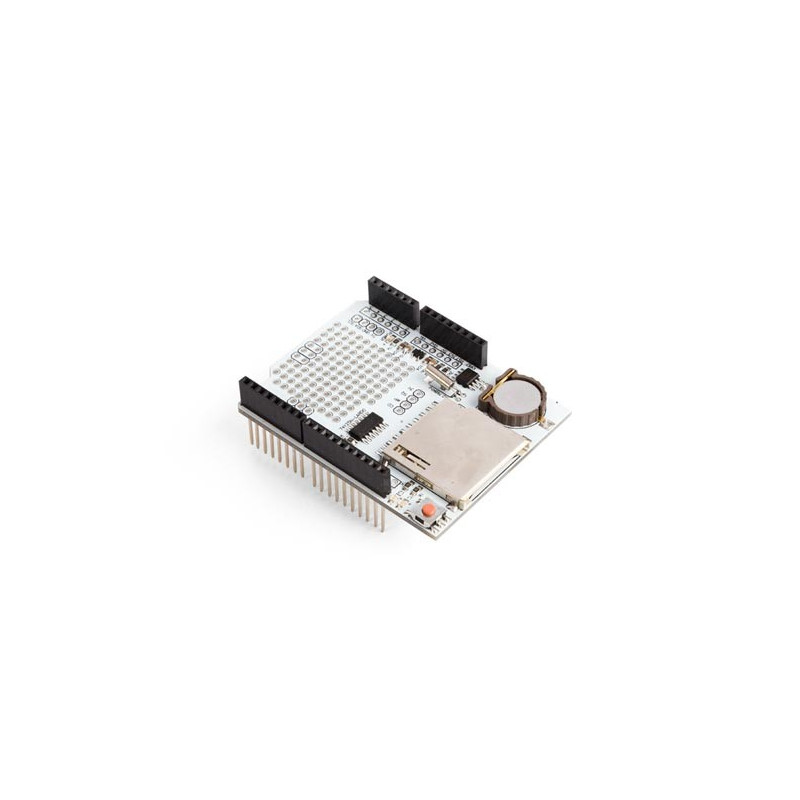

Whadda WPSH202 Data Logging Shield voor Arduino

De Whadda WPSH202 is een veelzijdig data logging shield, speciaal ontworpen voor Arduino-ontwikkelborden. Dit shield maakt het eenvoudig om meetgegevens van sensoren en modules direct op een SD-kaart op te slaan, compleet met tijdstempels dankzij de geïntegreerde real-time klok (RTC). Het shield is ideaal voor toepassingen als omgevingsmonitoring, experimenten, IoT-projecten en educatieve doeleinden.

Belangrijkste eigenschappen:

• SD-kaartslot: Geschikt voor standaard SD-kaarten, ondersteunt FAT16 en FAT32 tot 32 GB.

• Real-time klok (RTC): DS1307-chip houdt de tijd bij, zelfs als de Arduino is uitgeschakeld, dankzij de back-up batterij.

• Prototyping-gebied: 102 soldeerpads voor het toevoegen van eigen schakelingen, connectoren of sensoren.

• Stapelbare headers: Eenvoudig te combineren met andere Arduino shields.

• Resetknop: Handig voor testen en debuggen.

• Ingebouwde 3,3 V-regelaar: Zorgt voor stabiele voeding van SD-kaarten met hogere stroomvraag.

• Werkt met Arduino SD- en RTC-bibliotheken, geen extra soldeerwerk vereist.

Aansluitingen en compatibiliteit:

• SD-kaartinterface via SPI: CS (D10), MOSI (D11), MISO (D12), SCK (D13).

• RTC-communicatie via I2C: SDA (A4), SCL (A5).

• Pass-through headers voor alle analoge en digitale I/O-pinnen van de Arduino.

• Voeding via het Arduino-board (5 V).

• Geschikt voor Arduino Uno, Mega, Leonardo en vergelijkbare 5 V-borden.

Toepassingen:

• Datalogging van sensoren (temperatuur, luchtvochtigheid, licht, etc.)

• Milieumonitoring en experimenten

• Tijdregistratie en gebeurtenislogging

• STEM-onderwijs en prototyping

• IoT- en automatiseringsprojecten

Specificaties:

• Geschikt voor: Arduino Uno, Mega, Leonardo

• SD-kaartformaat: FAT16/FAT32, tot 32 GB

• RTC-chip: DS1307 met back-up batterij (CR1220, inbegrepen)

• Prototyping-gebied: 102 soldeerpads

• Voedingsspanning: 5 V (via Arduino)

• Afmetingen: 7,8 × 15,5 × 3,8 cm

• Gewicht: ca. 53 g

• Handleiding: Engels
