HELP: De Soldeereilandjes Laten Los van de Printplaat

Een van de meest frustrerende problemen bij elektronische reparaties: soldeereilandjes (pads) die loslaten van de printplaat. Dit probleem komt helaas regelmatig voor, vooral bij reparaties en het vervangen van componenten. In deze uitgebreide gids leggen we uit wat de oorzaken zijn, hoe je het kunt voorkomen en vooral hoe je losgelaten pads effectief kunt repareren.

Wat Zijn Soldeereilandjes en Waarom Laten Ze Los?

De Functie van Soldeereilandjes

Soldeereilandjes (PCB pads) zijn kleine koperen vlakken op de printplaat waar componenten worden vastgesoldeerd. Ze fungeren als:

• Bevestigingspunten voor elektronische componenten

• Elektrische verbindingspunten tussen component en printbaan

• Warmteafvoer tijdens het soldeerproces

• Mechanische verankering voor stabiliteit

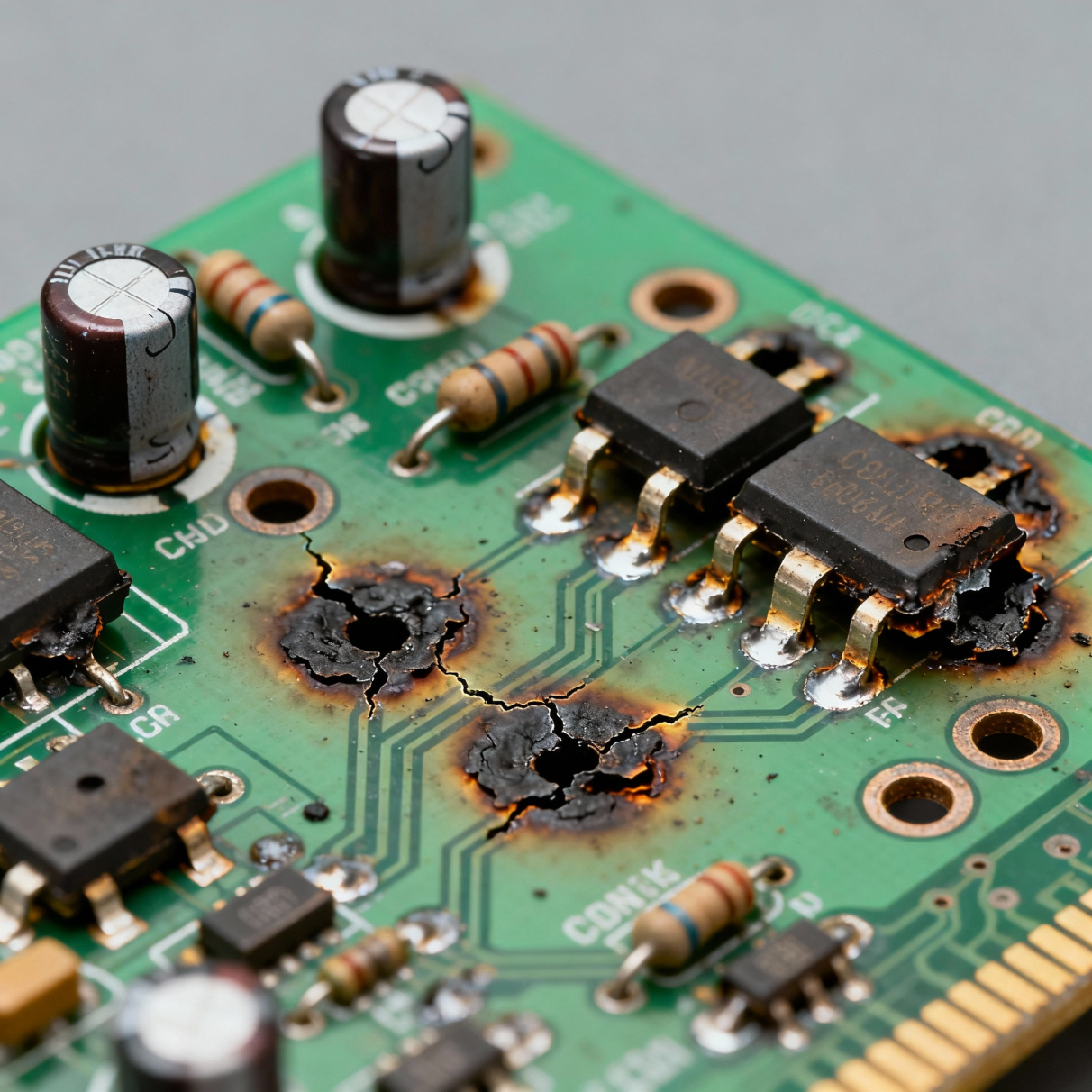

Herkenning van Losgelaten Pads

Een losgelaten pad herken je aan:

• Koper dat van de printplaat afkomt bij het desolderen

• Componenten die gemakkelijk wegvallen zonder kracht

• Zichtbare scheuren rond het pad

• Desoldering waarbij het hele pad meeknomt

• Ontbrekend koperoppervlak waar eerst een pad zat

Hoofdoorzaken van Losgelaten Soldeereilandjes

1. Oververhitting Tijdens Solderen

Te hoge temperaturen zijn de hoofdvijand van PCB pads:

• Temperaturen boven 380°C kunnen de epoxy hars verzwakken

• Te lange blootstelling aan hitte (meer dan 4-5 seconden)

• Onjuiste soldeertechnieken met te veel warmte-inbreng

• Herhaaldelijke verhittingscycli bij rework

2. Mechanische Belasting

Fysieke kracht op pads kan tot loslating leiden:

• Trekken aan componenten tijdens desoldering

• Buigen van de printplaat onder spanning

• Vallen of stoten van de PCB

• Trillingen in industriële omgevingen

• Verkeerde hantering tijdens montage

3. Slechte PCB Kwaliteit

Productiekwaliteit bepaalt pad-adhesie:

• Zwakke epoxy-koper binding tijdens fabricage

• Onvoldoende koperdikte (minder dan 35µm)

• Slechte laminatie van koperlagen

• Vocht opname in het substraat

• Temperatuur cycling die materiaalspanning veroorzaakt

4. Onjuiste Desoldeertechnieken

Verkeerde werkmethoden verhogen het risico:

• Trekken terwijl soldeer nog vast zit

• Onvoldoende verwarming van alle verbindingen

• Gebruik van teveel kracht bij componentverwijdering

• Niet gebruiken van desoldering tools

Preventie: Voorkom Losgelaten Pads

Juiste Soldeertemperaturen

Temperatuurcontrole is cruciaal:

• 320-350°C voor loodhoudend soldeer

• 350-380°C voor loodvrij soldeer

• Maximaal 3-4 seconden contact per verbinding

• Geleidelijke opwarming in plaats van schokverwarming

Professionele Desoldeertechnieken

Stap-voor-stap desoldering:

1. Verwarm alle pinnen gelijktijdig met hot air station

2. Gebruik desoldering braid voor overtollig soldeer

3. Til component voorzichtig op zonder kracht

4. Nooit trekken aan vastgesoldeerd componenten

5. Laat afkoelen voordat je pad aanraakt

Mechanische Bescherming

Vermijd mechanische stress:

• Ondersteun de PCB tijdens werkzaamheden

• Gebruik PCB houders of klemmen

• Vermijd buigen van flexibele prints

• Bescherm tegen vallen en stoten

Reparatiemethoden voor Losgelaten Pads

Methode 1: Epoxy Herbevestiging (Licht Beschadigde Pads)

Voor pads die nog intact zijn maar loszitten:

Benodigdheden:

• Twee-componenten epoxy (elektronisch geschikt)

• Isopropyl alcohol (>90%)

• Tandenstoker of precisie applicator

• Pincet

Procedure:

1. Reinig het gebied grondig met isopropyl alcohol

2. Mix kleine hoeveelheid epoxy (druppel grootte)

3. Breng dunne laag aan onder het losgelaten pad

4. Druk pad voorzichtig aan in oorspronkelijke positie

5. Laat 24 uur uitharden bij kamertemperatuur

6. Test continuïteit met multimeter

Geschikt voor: Pads die alleen aan één kant zijn losgelaten en nog mechanisch intact zijn.

Methode 2: Jumper Draad Reparatie (Meest Toegepast)

Voor volledig losgelaten pads met zichtbaar spoor:

Benodigdheden:

• Dunne geïsoleerde draad (30AWG/0.05mm²)

• Soldeerbout met fijne punt

• Kwaliteits soldeertin met flux

• Ontlakpen of scalpel

• Multimeter

Stap-voor-stap:

1. Lokaliseer het oorspronkelijke spoor op de PCB

2. Schraap soldeermasker weg (2-3mm) om koper bloot te leggen

3. Knip jumper draad op juiste lengte

4. Strip beide uiteinden (1-2mm)

5. Soldeer één kant aan het blootgelegde spoor

6. Soldeer andere kant aan componentpin

7. Fixeer draad met UV-soldeermasker of tape

8. Test verbinding met multimeter

Voordelen: Snel, goedkoop, betrouwbaar voor de meeste toepassingen.

Methode 3: Koperfolie Patch (Professioneel)

Voor volledig verdwenen pads:

Benodigdheden:

• Zelfklevende koperfolie of pre-cut pads

• Conductieve epoxy

• Scalpel voor precisiewerk

• Soldeerbout met temperatuurregeling

• UV-soldeermasker voor afwerking

Procedure:

1. Reinig beschadigd gebied volledig

2. Schraap soldeermasker weg tot aan het spoor

3. Knip koperfolie op maat van origineel pad

4. Breng conductieve epoxy aan op spoor

5. Plaats koperfolie patch exact op positie

6. Druk stevig aan en laat uitharden

7. Soldeer patch aan onderliggend spoor

8. Breng soldeermasker aan rond nieuwe pad

9. Test continuïteit en isolatie

Resultaat: Professionele reparatie die bijna onzichtbaar is.

Methode 4: Complete Trace Reconstructie (Zwaar Beschadigd)

Voor pads met beschadigde sporen:

Situatie: Zowel pad als deel van het spoor zijn weggevallen.

Procedure:

1. Traceer het originele spoor met schema

2. Lokaliseer eindpunten van beschadigd spoor

3. Schraap soldeermasker weg aan beide kanten

4. Installeer koperfolie strip over gehele afstand

5. Soldeer verbindingen aan beide eindpunten

6. Creëer nieuw pad met extra koperfolie

7. Bescherm met soldeermasker

Complexiteit: Hoog - overweeg professionele hulp.

Wanneer Niet Te Repareren?

Signalen Voor Vervanging

Stop met repareren als:

• Meerdere lagen van de PCB zijn beschadigd

• Interne sporen zijn doorgebroken

• Substraat delaminatie over groot oppervlak

• Kritieke signaalsporen voor high-speed circuits

• Reparatiekosten hoger dan vervangingskosten

Professionele Hulp Nodig Bij:

• BGA en micro-BGA componenten

• High-density interconnect (HDI) PCBs

• Flex-rigid printplaten

• Impedantie-kritieke sporen

• Medische of aerospace toepassingen

Gereedschap en Materialen

Basis Reparatieset

Essentiële tools:

• Temperatuurgeregelde soldeerbout (25-40W)

• Hot air rework station

• Desoldering braid en pomp

• Precisie pincet en scalpel

• Vergrootglas of microscoop (10x-40x)

• ESD-veilige werkplek

Materialen:

• Kwaliteits soldeertin

• Flux pen

• Isopropyl alcohol 99%

• Koperfolie strips verschillende breedtes

• Twee-componenten epoxy (UL geapprecieerd)

Professionele Upgrade

Voor frequente reparaties:

• Stereomicroscoop met verlichting

• Precisie hot air nozzles

• Pre-cut copper pads assortiment

• UV-soldeermasker en UV-lamp

• Professionele PCB houders

Kwaliteitscontrole Na Reparatie

Elektrische Tests

Verplichte controles:

1. Continuïteitstest - verbinding moet <1Ω zijn

2. Isolatietest - geen kortsluiting naar andere sporen

3. Functionele test - component werkt correct

4. Mechanische test - pad zit stevig vast

Visuele Inspectie

Controleer op:

• Gladde soldeerverbindingen zonder bruggen

• Goede hechting van reparatiemateriaal

• Geen beschadiging van aangrenzende componenten

• Nette afwerking met soldeermasker

Veel Voorkomende Fouten

Wat NIET Te Doen

❌ Vermijd deze fouten:

• Te hoge temperatuur gebruiken (>390°C)

• Te lange verhitting van één punt

• Kracht gebruiken op vastgesoldeerde componenten

• Goedkope epoxy voor elektrische verbindingen

• Metalen objecten als vervangingspads

• Soldeer als enige verbinding zonder draad backup

Veelgemaakte Beginnersfout

Het "soldeerblob" probleem:
Proberen een losgelaten pad te "repareren" door er een grote hoeveelheid soldeer op te leggen. Dit werkt niet omdat soldeer geen goede mechanische verbinding vormt met het substraat.

Tips van Professionals

Pro Tip 1: De Temperatuurtest

Test altijd eerst op een test-PCB of onbelangrijk gebied voordat je aan kritieke reparaties begint.

Pro Tip 2: Documentatie

Maak foto's voor en na de reparatie. Dit helpt bij toekomstige vergelijkbare reparaties.

Pro Tip 3: Materiaal Kwaliteit

Investeer in goede materialen - goedkope koperfolie en epoxy kunnen na verloop van tijd falen.

Pro Tip 4: Oefening Maakt Perfect

Begin met simpele reparaties op oude PCBs voordat je kostbare elektronica aanpakt.

Preventie Voor de Toekomst

Design Overwegingen

Voor PCB ontwerpers:

• Ruimere pads gebruiken waar mogelijk

• Teardrop pads voor mechanische versterking

• Juiste soldeermasker opening (0.1mm clearance)

• Adequate koperdikte (minimaal 35µm)

Assemblage Best Practices

Voor productielijnen:

• Pre-heating van PCBs voor stress-relief

• Gecontroleerde reflow profielen

• ESD-beschermde werkstations

• Training voor operatoren in juiste technieken

Conclusie: Van Probleem Naar Oplossing

Losgelaten soldeereilandjes zijn een veelvoorkomend maar oplosbaar probleem. Met de juiste kennis, gereedschap en technieken kun je in de meeste gevallen een betrouwbare reparatie uitvoeren.

De drie belangrijkste principes:

1. Preventie eerst - juiste temperatuur en technieken voorkomen problemen

2. Juiste diagnose - bepaal de schadeomvang voor je begint

3. Kwaliteit materialen - gebruik professionele reparatiematerialen

Onthoud: Niet elke reparatie is zinvol. Bij kritieke of complexe PCBs kan vervanging uiteindelijk goedkoper en betrouwbaarder zijn.
