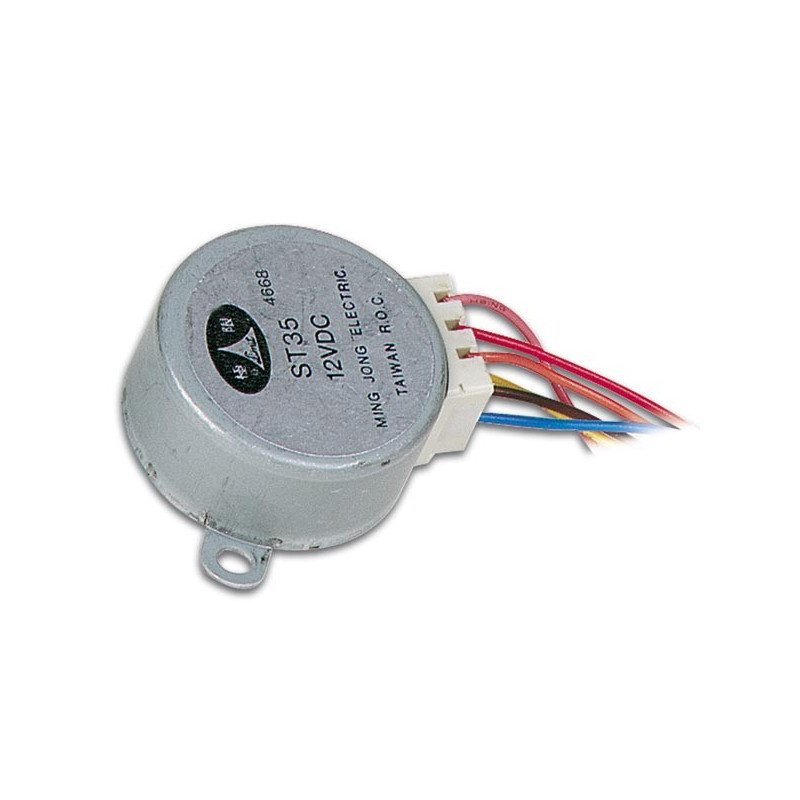

Velleman MOTS2 Stappenmotor 85 stappen 12VDC

De Velleman MOTS2 Stappenmotor is een compacte, betrouwbare 4-fasen motor die ideaal is voor precisiebewegingen in elektronische, industriële of educatieve projecten. Met 85 stappen per omwenteling en een staphoek van 7,5° levert hij gecontroleerde rotatie en nauwkeurige positionering, perfect voor bijvoorbeeld CNC-toepassingen, 3D-printers, camera-positionering of automatiseringssystemen.

Compacte Precisietechniek

Deze stappenmotor werkt met een verkleiningsfactor van 1/85, wat betekent dat de motor een uitermate gecontroleerde en trage overbrenging biedt — zeer geschikt wanneer stabiliteit en nauwkeurigheid belangrijk zijn. De staphoek van 7,5° (48 stappen vóór overbrenging) maakt het mogelijk om fijnmazige positionering te realiseren zonder externe feedbacksensoren.

De Velleman MOTS2 combineert efficiënt energieverbruik met een laag geluidsniveau van slechts 40 dB, wat bijdraagt aan een stabiele en stille werking, zelfs bij continue belasting. Dankzij de koppelwaarden van 500 gf·cm (arretering) en 650 gf·cm (inschakelmoment) levert de motor voldoende kracht voor mechanische aandrijving in lichte tot middelzware toepassingen.

Betrouwbare Elektrische Aansturing

De motor werkt op een nominale spanning van 12 VDC en verbruikt slechts 60 mA, waardoor hij geschikt is voor energiezuinige projecten. De interne constructie bestaat uit vier fasen met een weerstand van 170 Ω en een impedantie van 200 Ω, wat een uitstekende balans biedt tussen warmteontwikkeling, stroomverbruik en aansturingsrespons.

Het ontwerp van de MOTS2 biedt een maximale startpulsfrequentie van 350 pps en een maximale zwenkimpuls van 800 pps – ruimschoots voldoende voor hoofdpositie- of rotatiemechanismen bij middelhoge snelheid.

Eenvoudige Aansluitingen

De Velleman MOTS2 beschikt over een 6-aderige aansluitkabel (450 mm) die eindigt in een JST SXH-001T-P0,6 connector, wat compatibiliteit biedt met diverse driverkaarten en microcontrollerprojecten (zoals Arduino of Raspberry Pi met ULN2003A-driver).

Kleurcodering:

• 1: B1 – roze

• 2: A1 – oranje

• 3: A2 – geel

• 4: B2 – blauw

• 5: GND – rood

• 6: GND2 – bruin (specifiek voor MOTS2)

De motor heeft een isolatiesterkte van AC 600V (1 seconde, 10 mA) en voldoet aan strenge industriële veiligheidsnormen.

Toepassingen

• Precisieapparatuur en meetinstrumenten

• CNC-machines en 3D-printers

• Airconditioningsystemen met automatische regelkleppen

• Camera- en sensoraandrijving (pan/tilt)

• Educatieve elektronicasets en robotica

Technische Specificaties
