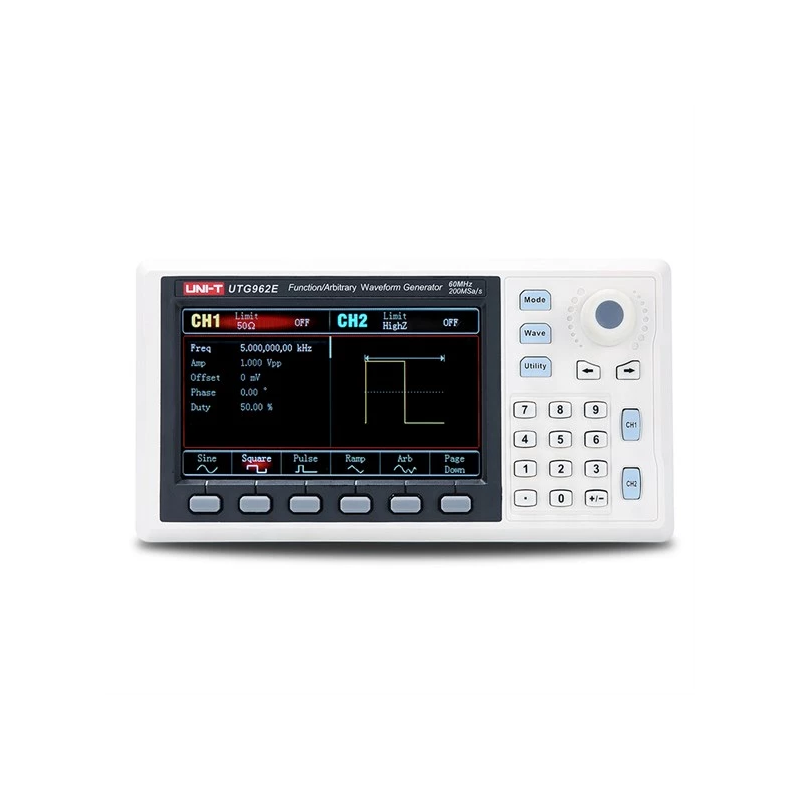

UNI-T UTG962E Functiegenerator – Compact, krachtig en veelzijdig

De UNI-T UTG962E is een geavanceerde functiegenerator met dubbele uitgangskanalen, ontworpen voor precisiewerk in elektronica en elektrotechniek. Dankzij Direct Digital Synthesis (DDS) technologie levert deze generator uiterst nauwkeurige en stabiele signalen met een resolutie tot 1μHz, ideaal voor veeleisende test- en ontwikkelomgevingen. Of je nu een hobbyist bent, een docent, of werkt aan professionele R&D-projecten – de UTG962E is dé compacte oplossing voor jouw meetbehoeften.

Belangrijkste voordelen en gebruikstoepassingen

De UNI-T UTG962E functiegenerator is ontworpen voor een breed scala aan toepassingen:

• Onderwijs en training
  Perfect voor universiteiten, technische opleidingen en praktijklessen elektronica. Studenten leren op een toegankelijke manier hoe verschillende signalen werken.

• Ontwerp en ontwikkeling
  Ideaal voor R&D-afdelingen waar prototypes getest worden. Dankzij ondersteuning voor 24 ingebouwde golfvormen en gebruikersgedefinieerde signalen (arbitrary waveforms) kunnen complexe scenario's gesimuleerd worden.

• Testen en kalibreren van schakelingen
  Ontwikkelaars gebruiken de UTG962E voor het testen van versterkers, filters, schakelaars en meer, met een uitgangsamplitude tot 10Vpp (bij 50Ω).

• Reparatie en foutopsporing
  Technici gebruiken deze generator voor het traceren van signaalverstoringen en het analyseren van responsies in defecte circuits.

• Semiconductor-analyse
  Door zijn nauwkeurige modulatiemogelijkheden (AM, FM, PM, FSK) is het apparaat geschikt voor het testen van halfgeleidercomponenten.

Technische specificaties in een oogopslag

• Uitgangskanalen: 2

• Signaaltypen: Sine (tot 60MHz), Square (tot 20MHz), Ramp, Pulse, Noise, DC, Arbitrary

• Frequentieresolutie: 1μHz

• Verticale resolutie: 14-bit

• Sampling rate: 200MSa/s

• Modulatievormen: AM, FM, PM, FSK, Sweep (intern en extern)

• Frequentiemeting: 100mHz tot 100MHz (TTL)

• Display: 4.3" TFT LCD kleurenscherm (480x272 pixels)

• USB-interface + PC-software: voor datalogging en waveformbeheer

• Formaat: Slechts 172 x 90 x 68mm – past in je handpalm

• Gewicht: 0.33kg

Wat zit er in de doos?

• UNI-T UTG962E functiegenerator

• AC-adapter 100–240V (DC 5V/2A)

• USB-kabel (UT-D14)

• BNC-krokodillenkabel (UT-L02)

• BNC-BNC kabel 1m (UT-L45)

Uitgebriede Technische Specificaties:

Algemeen

• Aantal uitgangen: 2 kanalen

• Technologie: DDS (Direct Digital Synthesis)

• Display: 4.3" TFT LCD kleurenscherm (480 x 272 pixels)

• Voeding: DC 5V / 2A

• Vermogen: max. 10W

• Koeling: passief (natuurlijke ventilatie)

Frequentie & Resolutie

• Frequentieresolutie: 1μHz

• Samplingfrequentie: 200MSa/s

• Verticale resolutie: 14-bit

• Geheugendiepte (arbitraire golfvorm): 8 kpts (4 kpts gebruikersgolfvorm)

Signaaltypen en bereiken

• Sine: 1μHz – 60MHz

• Square: 1μHz – 20MHz

• Ramp (zaagtand): 1μHz – 400kHz

• Pulse: 1μHz – 20MHz

• Arbitrary: 1μHz – 10MHz

• Noise (wit): tot 60MHz

• DC-offset (AC+DC): ±5V (bij 50Ω), ±10V (bij High Z)

Amplitude

• Tot 10MHz: 1mVpp – 10Vpp (bij 50Ω)

• Tot 60MHz: 1mVpp – 5Vpp (bij 50Ω)

Modulatie & Sweep

• Modulatievormen: AM, FM, PM, FSK, Sweep

• Sweep types: Lineair en logaritmisch

• Sweep triggering: Intern, extern of handmatig

Uitgang & Impedantie

• Uitgangsimpedantie: instelbaar van 1Ω – 1kΩ, of High Z

• Standaard instelling: High Z

• Kortsluitbeveiliging: Ja

Frequentiemeting

• Bereik: 100mHz – 100MHz

• Compatibiliteit: TTL-signalen

• Resolutie: 6-cijferige precisie

Extra functies

• USB-interface: Ja (inclusief krachtige PC-software)

• Systeemhulp: Ingebouwd

• Bediening: Multifunctionele draaiknop + numeriek toetsenpaneel

• Vooraf opgeslagen golfvormen: 24 typen

• Minimale stijg-/daaltijd signaal: < 20ns (typisch)

• THD (harmonische vervorming): < 0.2% (DC – 20kHz, 1Vpp)

Fysiek

• Afmetingen: 172 x 90 x 68 mm
