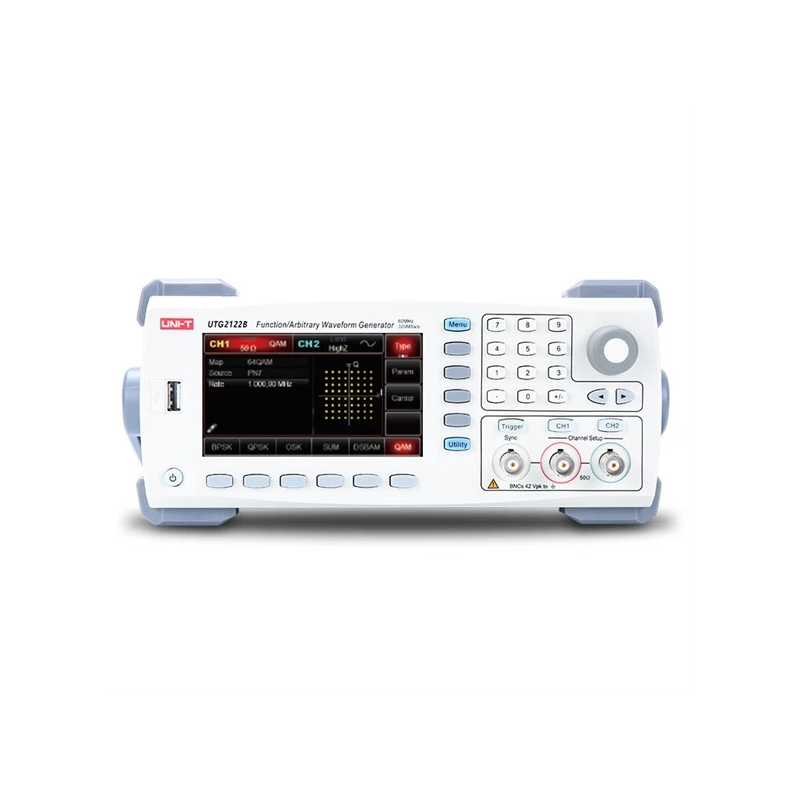

UNI-T UTG2122B Functiegenerator – Professionele 120 MHz DDS Arbitrary Waveform Generator met geavanceerde modulatieopties

De UNI-T UTG2122B is een hoogwaardige, professionele functiegenerator met twee onafhankelijke kanalen, ideaal voor veeleisende toepassingen in de elektronica-industrie, R&D, onderwijs en onderhoud. Deze generator maakt gebruik van Direct Digital Synthesis (DDS) technologie en biedt nauwkeurige en stabiele signalen met een frequentieresolutie van 1 μHz en een maximale uitgangsfrequentie van 120 MHz. Dankzij een sampling rate van 320 MS/s en een verticale resolutie van 16 bits, levert dit apparaat uitzonderlijk heldere en gedetailleerde golfvormen.

Gebruikerstoepassingen – Veelzijdigheid voor professionele en educatieve doeleinden

De UTG2122B is ontworpen voor een breed scala aan toepassingen:

• Onderwijs & laboratoria: ideaal voor technische hogescholen en universiteiten bij demonstraties, experimenten en het aanleren van signaalvormen, modulatie en digitale technieken.

• Elektronica ontwerp & ontwikkeling: perfect voor het genereren van testsignalen bij het ontwerpen van analoge en digitale schakelingen.

• Troubleshooting & onderhoud: nuttig voor het simuleren van foutsignalen bij het opsporen van storingen in elektronische apparatuur.

• Communicatie & RF systemen: ondersteunt complexe modulaties zoals QAM, PSK, en FSK, ideaal voor het testen van zend- en ontvangstcircuits in draadloze communicatie.

• Medische apparatuur & bio-elektrische simulaties: toegang tot meer dan 160 vooraf geladen golfvormen, waaronder medische en biologische signalen.

• Automotive toepassingen: gesimuleerde transiënten en signaalstoringen om voertuigelektronica te testen.

Belangrijkste kenmerken

• Twee volledig onafhankelijke kanalen – elk kanaal is individueel configureerbaar, maar ook in sync te gebruiken.

• Breed frequentiebereik: sinus tot 120 MHz, blok tot 80 MHz, puls tot 30 MHz.

• 16-bit verticale resolutie – voor extreem nauwkeurige en vloeiende signaalweergave.

• Uitgebreide modulatieopties – o.a. AM, FM, PM, ASK, FSK, PSK, QAM, PWM, Sweep, Burst.

• 160+ ingebouwde golfvormen – van wiskundige tot medische en automotive signalen.

• Mathematische formule-ingave – creëer eigen golfvormen via formules.

• Triggeropties: intern, extern en handmatig.

• Meetfunctie: nauwkeurige frequentiemeting tot 200 MHz van externe TTL-signalen.

Gebruiksvriendelijk ontwerp

Met een 4,3" TFT kleurenscherm (480x272 pixels), overzichtelijke knoppen en een multifunctionele draaischakelaar is de UTG2122B zeer intuïtief te bedienen. Zowel de USB-poort aan de voorzijde als de LAN- en USB-Host interfaces aan de achterzijde maken eenvoudige integratie in een PC-omgeving mogelijk.

Specificaties in het kort

• Uitgangskanalen: 2 (onafhankelijk)

• Max. frequentie: 120 MHz

• Sampling rate: 320 MS/s (DDS) / 1.28 GS/s (interpolatie)

• Verticale resolutie: 16 bit

• Signaalvormen: sinus, blok, puls, driehoek, zaagtand, ruis, arbitrair

• DC-offset: ±5 V (50 Ω), ±10 V (High Z)

• Uitgangsimpedantie: 1 Ω – 1 kΩ (instelbaar)

• Opslag van arbitraire golfvormen: tot 16Mpts

• Geheugen: tot 160 golfvormgroepen

• Interface: USB, LAN, USB Host

• Afmetingen: 305 x 230 x 93 mm

• Gewicht: 3.1 kg (netto)

• Voeding: 100–240V AC, 45–440Hz

Inhoud van de verpakking

• UTG2122B functiegenerator

• Voedingskabel

• USB-kabel

• 2x BNC-BNC kabel (1m)

• Handleiding (EN)
