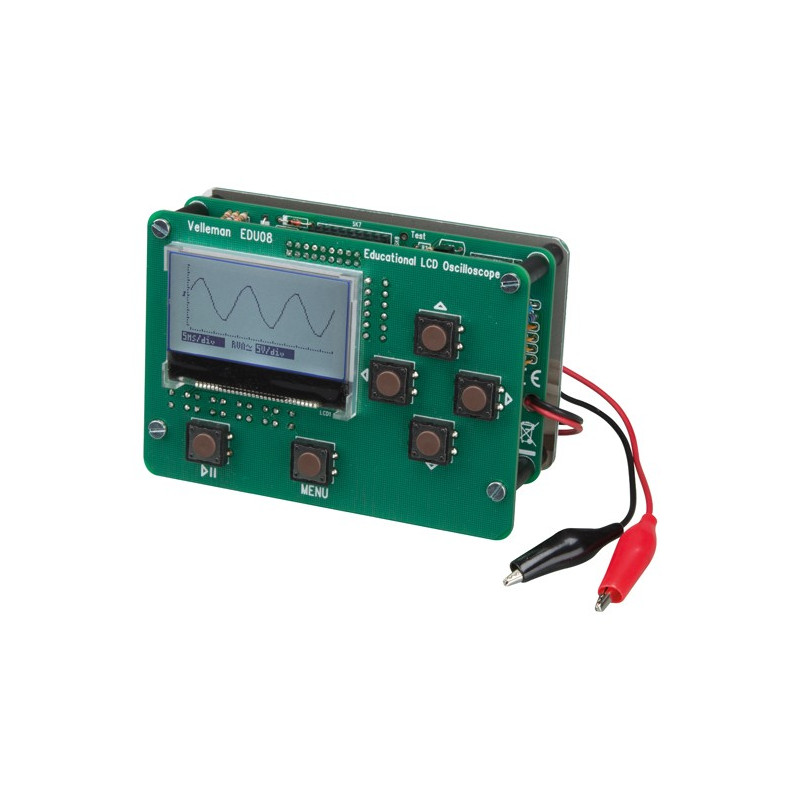

WHADDA WSEDU08 LCD OSCILLOSCOOP KIT

Wil je eindelijk echt begrijpen hoe elektronische signalen eruit zien en hoe ze werken? Nou, het Whadda WSEDU08 LCD oscilloscoop kit is precies wat je nodig hebt. Dit is geen standaard educatief pakket – het is een volledige oscilloscoop die je zelf bouwt, soldeert en bedient. Perfect voor beginners, hobbyisten en studenten die hun eerste stappen zetten in de elektronicawereld.

Wat Maakt Dit Oscilloscoop Kit Zo Speciaal?

Laten we eerlijk zijn: echte oscilloscopen kunnen verschrikkelijk duur zijn. Duizenden euro's voor een professioneel model. Maar met het WSEDU08 krijg je alle essentiële functies voor een fractie van de prijs. Dit educatieve bouwpakket bevat alles wat je nodig hebt om je eigen volledig functionele oscilloscoop te bouwen. Het geheime is dat de makers geen onnodige dingen hebben toegevoegd – ze hebben zich gericht op wat echt belangrijk is: het correct zien en meten van elektronische signalen.

Het LCD-scherm met 64 x 128 pixels en hoog contrast is klein maar opmerkelijk krachtig. De witte LED-achtergrondverlichting zorgt ervoor dat je het scherm in bijna alle lichtsituaties kunt aflezen, zelfs in een donkere werkruimte. Dit is een detail dat veel mensen vergeten, maar het maakt het verschil tussen een frustrerend en een aangenaam gebruikservaring.

De Technische Kern: Waarom Dit Apparaat Zo Goed Werkt

De ingangsversterker heeft een bandbreedte van 200 kHz, wat betekent dat je signalen tot 100 kHz nauwkeurig kunt meten. Voor de meeste hobbyist- en onderwijstoepassingen is dit meer dan genoeg. Je kunt alles meten van audio-signalen tot digitale pulsen van microcontrollers.

De maximale ingangsspanning bedraagt 30 volt (piek), dus je kunt veilig veel verschillende soorten schakelingen testen zonder je toestel kapot te maken. De ingangsimpedantie van 100 kilohm met 20 pF capaciteit is perfect gekalibreerd voor standaard elektronische metingen.

De samplefrequentie is behoorlijk indrukwekkend: 1 MS/s (mega samples per seconde) voor herhalende signalen en 100 kS/s voor real-time metingen. In mensentaal betekent dit dat de oscilloscoop zeer gedetailleerde beelden van je signalen kan vastleggen, zodat je zelfs snelle veranderingen duidelijk ziet.

Auto-Setup: Voor Wanneer Je Niet Wilt Nadenken

Bent u hier niet blij om mee voor? Met één knop drukt u op auto-setup en het apparaat stelt automatisch alles in voor u – voltage per divisie, tijdsbasis, koppeling, alles. Het algoritme achter deze functie is slim genoeg om in de meeste situaties meteen het juiste beeld te geven.

Natuurlijk kun je alles ook handmatig aanpassen. Er zijn 15 stappen voor de tijdbasis (van 10 microseconden tot 500 milliseconden per divisie) en 6 stappen voor gevoeligheid (van 100 millivolt tot 5 volt per divisie). En als je echt detail wilt, je kunt tot 10 millivolt gevoeligheid bereiken.

Wat Je Echt Gaat Meten

Dit is waar het interessant wordt. Het display toont niet alleen een golfvorm – het geeft je ook:

• DC-spanning metingen (gelijkstroom)

• AC+DC metingen (wisselstroom plus gelijkstroom)

• True RMS-waarden (dit is hoe elektrotechnici eigenlijk spanning meten)

• Deci-Bell (dB) meting voor audioversterking

• Piek-tot-piek spanning (Vpp)

• Minimum- en maximumwaarden

• Frequentie-weergave (via markers)

• Tijd- en spanningsmarkeringen

Je hebt ook twee koppelingmodi: DC-koppeling (voor het zien van alles) en AC-koppeling (voor het filteren van DC-componenten). Dit is essentieel voor serieuze signaalanalyse.

De Test-Output: Perfect Voor Snel Testen

Ingebouwd is een test-output: 1.95 kHz / 3.3 volt piek-tot-piek. Dit betekent dat het apparaat zelf een testsignaal kan produceren. Je kunt meteen na het bouwen je nieuwe oscilloscoop uittesten zonder externe apparatuur nodig te hebben. Dit is slim ontworpen.

Battrijvoeding: Vrijheid En Flexibiliteit

Vier AAA-batterijen drijven dit ding aan (niet inbegrepen). Met een maximaal stroomverbruik van 100 milliampère krijg je behoorlijke looptijd. Battijvoeding betekent dat je je oscilloscoop overal mee naartoe kunt nemen – naar je lokale electronics club, naar vrienden, zelfs buiten voor het meten van signalen in industriële omgevingen.

Er is ook een power-save-modus voor als je het apparaat langer niet gebruikt.

Hoe Moeilijk Is Het Bouwpakket Eigenlijk?

Dit is een level 5 soldeerkit (op een schaal van 1-5). Dat betekent dat je al wat soldeervaardigheid moet hebben of bereid bent om die op te bouwen. Het is niet iets voor absolute beginners, maar zeker niet onmogelijk voor hobbyisten met wat ervaring.

Je krijgt stap-voor-stap instructies in Nederlands, Engels, Frans, Duits en Spaans. De instructies zijn helder geschreven en begeleide je door het hele bouwproces.

Waarom Dit Kit Perfect Is Voor Beginners, Studenten En Hobbyisten

Voor beginners: Je leert niet alleen elektronica, je leert ook hoe professionele meetapparatuur eigenlijk werkt. Je begrijpt de golfvormen niet alleen theoretisch, je ziet ze.

Voor studenten: Dit kit helpt je de onderwijsstof werkelijk te begrijpen. Theorie uit de les wordt real. Je audio-versterker werkt echt? Hier kun je het zien. Je digitale schakeling goed? Controleer de pulsvormen.

Voor hobbyisten: Dit is een ongelooflijk handig hulpmiddel om je projecten te debuggen. Iets werkt niet goed? Meet het signaal met je eigen oscilloscoop.

De Juiste Keuze

Het Whadda WSEDU08 is geen speelgoed, maar het is ook geen duur professioneel apparaat. Het is precies het juiste gereedschap om je elektronische avontuur te starten of voort te zetten. Voor de prijs krijg je een product dat jaren mee gaat en waar je echt wat van leert.

Klaar om je eigen oscilloscoop te bouwen? Bestel het WSEDU08 LCD oscilloscoop kit nu.

---
