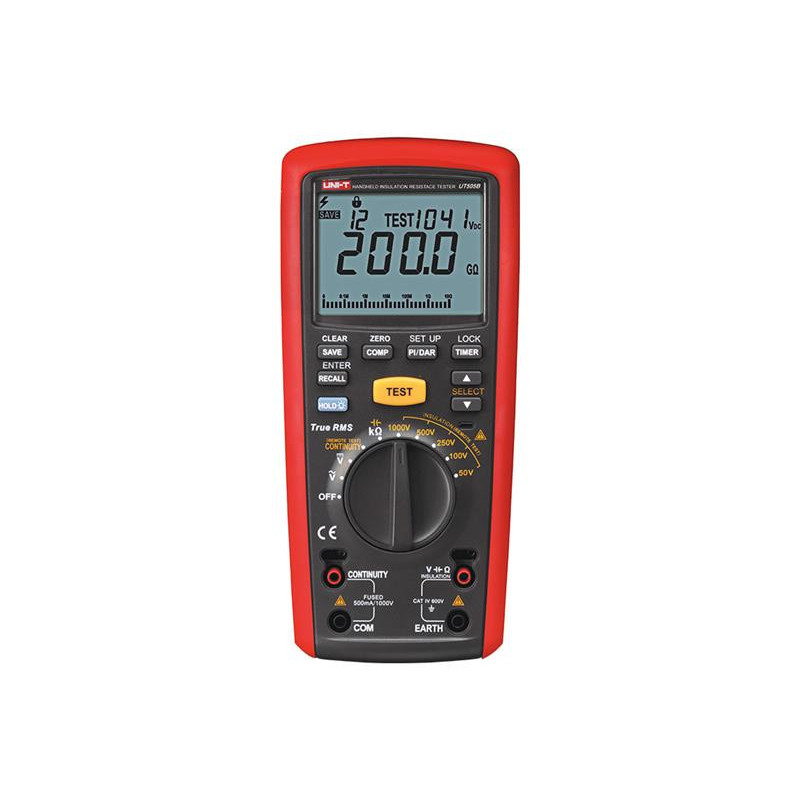

UNI-T UT505B Isolatiemeter 1000V: Geavanceerde Multifunctionele Isolatietester met Uitgebreide Diagnostische Mogelijkheden

De UNI-T UT505B Isolatiemeter 1000V is een geavanceerde professionele isolatietester die de grenzen van traditionele isolatiemeting overstijgt. Als uitgebreide upgrade van de UT505A biedt deze multifunctionele tester niet alleen alle standaard isolatiefuncties, maar ook lekkagstroommeting, capaciteitsmeting en een uitzonderlijk groot meetbereik tot 200GΩ. Met CAT III 1000V en CAT IV 600V veiligheidscertificering vormt deze tester de perfecte combinatie van isolatiemeter en digitale multimeter.

Revolutionaire 200GΩ Meetcapaciteit

Het belangrijkste onderscheidende kenmerk van de UNI-T UT505B is het uitgebreide isolatiemeetbereik tot 200GΩ bij 1000V, wat aanzienlijk hoger is dan de meeste concurrerende modellen. Deze uitzonderlijke meetcapaciteit maakt nauwkeurige analyse mogelijk van hoogwaardige isolatiematerialen en geavanceerde elektrische systemen waar traditionele isolatiemeters tekortschieten.

De geoptimaliseerde nauwkeurigheden in verschillende bereiken - met ±5% voor het 2-9,9GΩ bereik en ±7% voor het 10-20GΩ bereik - garanderen professionele precisie voor de meest veeleisende toepassingen. Dit maakt de UT505B ideaal voor high-end industriële apparatuur, medische systemen en aerospace toepassingen.

Geavanceerde Lekkagstroommeting voor Real-Time Diagnose

Een unieke functie van de UT505B is de geïntegreerde lekkagstroommeting in het bereik van 10-2000μA met een nauwkeurigheid van ±(10%+3). Deze functie biedt real-time inzicht in de werkelijke isolatiecondities tijdens bedrijf, wat essentieel is voor preventief onderhoud en storingsanalyse.

De lekkagstroommeting vult de traditionele DC-isolatiemeting perfect aan door AC-lekstromen te detecteren die ontstaan door capacitieve effecten, vervuilde isolatie of vochtindringing. Deze combinatie biedt een volledig beeld van de isolatiekwaliteit onder werkelijke bedrijfsomstandigheden.

Uitgebreide Multimeter Functionaliteit

De UT505B integreert een volwaardige True RMS digitale multimeter met geavanceerde meetfuncties:

Algemene weerstandsmeting: Tot 200GΩ met ±(3%+3) nauwkeurigheid voor analyse van zeer hoge weerstanden.

Capaciteitsmeting: Van 100pF tot 500μF met ±(5%+5) nauwkeurigheid voor condensator- en kabelcapaciteitsmetingen.

Frequentiemeting: 45Hz tot 1kHz met ±(0.1%+3) nauwkeurigheid voor signaalanalyse.

Lage weerstandsmeting: 0,01Ω tot 100kΩ met schakelbare teststromen (200mA/20mA) voor nauwkeurige contactweerstandsmeting.

Geavanceerde Isolatiediagnose met Uitgebreide Testspanningen

De UT505B beschikt over vijf selecteerbare testspanningen (50V/100V/250V/500V/1000V) met geoptimaliseerde meetbereiken voor elke spanning. Het kortsluitstroom van minder dan 3mA garandeert veilig testen zonder RCD-activering.

Professionele diagnostische functies zoals DAR-metingen (60s/15s en 60s/30s) en Polarisatie Index (PI) bieden diepgaande analyse van isolatieveroudering en vochtpenetrtie. De stapspanningsfunctie met 10% stappen tussen 50%-120% van het bereik maakt gedetailleerde spanningsafhankelijkheidsanalyse mogelijk.

Complete Accessoire Set voor Professioneel Gebruik

De UT505B wordt geleverd als uitgebreide professionele set met extra accessoires die niet bij de UT505A worden meegeleverd:

• UT505B isolatiemeter met alle geavanceerde functies

• Remote test lead voor veilige bediening op afstand

• Hoogwaardige meetsnoeren geschikt voor 1000V toepassingen

• Precisie testsondes voor nauwkeurige contactmeting

• Krokodilklemmen voor hands-free langdurige metingen

• 6x AA batterijen voor directe ingebruikname

• Professionele draagtas voor veilig transport

• Uitgebreide handleiding met praktische toepassingsvoorbeelden

Geavanceerde Toepassingen voor Kritieke Systemen

De uitgebreide functionaliteit van de UT505B maakt deze geschikt voor specialistische toepassingen:

Medische apparatuur: Lekkagstroommeting volgens IEC 60601 standaarden voor patiëntveiligheid.

Aerospace en defense: Ultrahoge isolatiemetingen voor kritieke vliegtuigelektronica.

Hernieuwbare energie: Capaciteitsmeting van PV-strings en isolatieanalyse van power electronics.

Datacenters: Lekstroom monitoring van UPS-systemen en isolatiecontrole van kritieke IT-infrastructuur.

Industriële automatisering: Frequentiemeting voor drive-diagnose en isolatieanalyse van servomotoren.

Verbeterde Gebruikservaring en Interface

Het 6000 counts display met analoge bargraph biedt superieure resolutie en real-time trendvisualisatie. De automatische zekeringcontrole waarschuwt voor beschadigde zekeringen voordat metingen worden uitgevoerd.

Vergelijkingsmeting met instelbare referentiewaarden maakt snelle go/no-go testing mogelijk voor productielijn-toepassingen. De 99-waarden datalogging faciliteeert trend-analyse en compliance rapportage.

Superieure Veiligheidstandaarden

Met CAT III 1000V en CAT IV 600V certificering voldoet de UT505B aan de hoogste internationale veiligheidsnormen. Het instrument is volledig conform IEC 61557 standaarden en beschikt over CE, UKCA en ETL certificeringen voor mondiale acceptatie.

De automatische ontlaadsfunctie zorgt voor veilige behandeling van capacitieve belastingen, terwijl de hoogspanningsindicatie continu waarschuwt tijdens testprocedures.

UNI-T Professionaliteit en Garantie

Met een 3-jarige garantie en uitgebreide technische ondersteuning toont UNI-T vertrouwen in de betrouwbaarheid van dit geavanceerde instrument. De UT505B vertegenwoordigt de nieuwste ontwikkelingen in digitale isolatiemeettechnologie.

Ideaal voor Toekomstgerichte Elektrische Diagnose

In het moderne elektrische landschap waar complexiteit, betrouwbaarheid en preventief onderhoud centraal staan, biedt de UNI-T UT505B de geavanceerde diagnostische mogelijkheden die nodig zijn voor professionele isolatie- en lekstroomanalyse. De unieke combinatie van 200GΩ meetbereik, lekkagstroommeting en uitgebreide multimeter functionaliteit maakt dit instrument geschikt voor de meest geavanceerde en kritieke toepassingen.

Specificaties

Model: UNI-T UT505B
Type: Geavanceerde Isolatiemeter/Multimeter
Display: 78x59mm LCD met backlight, 6000 counts

Isolatieweerstand:

• 50V: 0,01MΩ~50MΩ ±(3%+3), 50MΩ~1GΩ ±(3%+3)

• 100V: 0,01MΩ~100MΩ ±(3%+3), 100MΩ~1GΩ ±(3%+3), 1GΩ~10GΩ ±(10%+3)

• 250V: 0,01MΩ~200MΩ ±(1,5%+5), 200MΩ~1GΩ ±(1,5%+5), 1GΩ~20GΩ ±(10%+3)

• 500V: 0,01MΩ~500MΩ ±(1,5%+5), 500MΩ~1GΩ ±(1,5%+5), 1GΩ~50GΩ ±(10%+3)

• 1000V: 0,1MΩ~2000MΩ ±(1,5%+5), 2GΩ~9,9GΩ ±(5%+3), 10GΩ~20GΩ ±(7%+3), 20GΩ~200GΩ ±(20%+3)

Lekkagstroom: 10~2000μA ±(10%+3)
Belastingsstroom: 1mA bij nominale testspanning
Kortsluitstroom: <3mA
Lage weerstand: 0,01Ω~100kΩ ±(1,5%+3)
Algemene weerstand: 0,01kΩ~200GΩ ±(3%+3)
DC spanning: 0-600V ±(2%+3)
AC spanning: 0-600V ±(1,5%+5)
Frequentie: 45~1kHz ±(0,1%+3)
Capaciteit: 100pF~500μF ±(5%+5)
Veiligheidscategorie: CAT III 1000V, CAT IV 600V
Voeding: 6x 1,5V alkaline batterijen (LR6)
Afmetingen: 103 x 225 x 59mm
Gewicht: 630g
Garantie: 3 jaar

Functies:

-5 testspanningen (50V/100V/250V/500V/1000V)
-Meetbereik tot 200GΩ
-Lekkagstroommeting 10-2000μA
-Stapspanning (10% stappen, 50%~120% bereik)
-DAR (60s/15s en 60s/30s)
-Polarisatie Index (PI)
-Capaciteitsmeting 100pF-500μF
-Frequentiemeting 45Hz-1kHz
-Algemene weerstandsmeting tot 200GΩ
-Vergelijkingsmeting
-Timer functie
-Automatische zekeringcontrole
-Hoogspanning indicatie
-Automatische bereikinstelling
-True RMS
-Analoge bargraph
-Continuïteitszoemer
-Batterij-indicator
-Data Hold functie
-Datalogging (99 waarden)
-LCD achtergrondverlichting
-Automatische ontlading

Leveringsomvang:

• UT505B isolatiemeter

• Remote test lead (uniek voor UT505B)

• Meetsnoeren

• Testsondes

• Krokodilklemmen

• 6x AA batterijen

• Draagtas

• Handleiding
