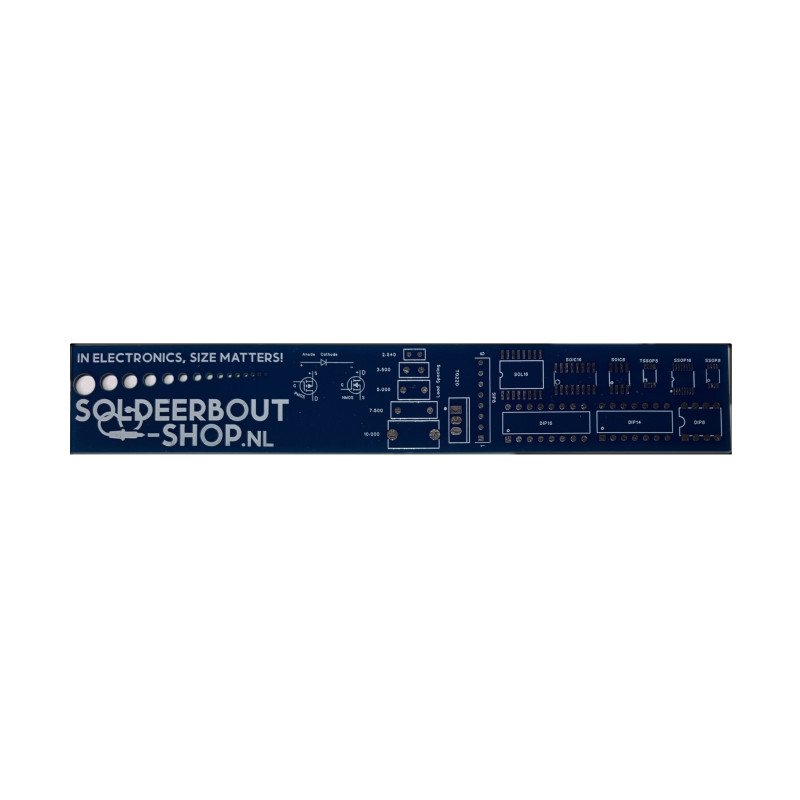

De Soldeerbout-shop PCB Ruler 15cm (blauw) is een slimme meetliniaal én praktische referentie­tool voor elke elektronicaliefhebber, maker of professional. Dankzij de combinatie van maatverdeling, footprint-voorbeelden en schema­symbolen heb je in één handig stukje printplaat altijd een compacte “naslagwerkbank” bij de hand.

Wat kun je met deze PCB-liniaal?

• Nauwkeurig meten in mm en inch
  De liniaal is 15 cm lang met een duidelijke verdeling per millimeter en een schaal in inch tot 6 inch, zodat je zowel metrische als imperiale maten direct kunt aflezen.

• Snel de juiste SMD-formaat kiezen
  Op de print staan footprint-voorbeelden van veelgebruikte SMD-formats (zoals 0201 t/m grotere weerstanden en condensatoren, SOIC, TSSOP, SSOP, SOT-23, SOT-223, DPAK, D2PAK en meer). Hierdoor zie je in één oogopslag welk componentformaat je nodig hebt of of een onderdeel past op je print.

• Controle van IC- en DIP-afstanden
  Aan de achterzijde vind je verschillende footprints voor DIP-IC’s (DIP8, DIP14, DIP16) en SMD-IC’s (SOIC, TSSOP, SSOP, SOL16). Zo controleer je eenvoudig pinpitch, body-afmetingen en of een IC in een footprint of socket past.

• Boren en gaten controleren
  Over de lengte van de liniaal zijn diverse boorgaten en cirkels met maatopdruk opgenomen, zodat je snel de juiste boor- of gatdiameter kunt kiezen en bestaande gaten op een print of frontplaat kunt nameten.

• Pinout en symbolen als geheugensteuntje
  De liniaal toont de pinouts van NPN- en PNP-transistoren, een LED-aansluiting en MOSFET-symbolen (PMOS/NMOS, gate–source–drain), ideaal als visuele reminder tijdens het ontwerpen, meten of solderen.

• Trace-breedte en stroom
  Op de voorzijde vind je voorbeelden van verschillende koperbaansporen met indicatieve stromen. Dat helpt bij het inschatten welke baandikte geschikt is voor jouw printontwerp.

• Perfect als “workbench buddy”
  Door het compacte formaat past deze PCB-ruler eenvoudig op je werkbank, in een gereedschapskist of laptoptas. Handig bij prototyping, reparaties, het beoordelen van klantprinten of tijdens workshops en opleidingen.

De blauwe soldeermaskerlaag, het witte silkscreen en het Soldeerbout-shop.nl logo maken deze liniaal niet alleen functioneel, maar ook een leuk gadget om cadeau te doen of bij een bestelling mee te leveren.

Specificaties Soldeerbout-shop PCB Ruler 15cm (blauw)

• Type: PCB-liniaal / maat- en referentieprint

• Lengte: 15 cm

• Schaalverdeling:

  • Metrisch: 0–15 cm, indeling per millimeter

  • Imperiaal: 0–6 inch, indeling in inch-fracties

• Materiaal: FR4 printplaat, dubbelzijdig bedrukt

• Kleur: blauw soldeermasker met witte opdruk

• Functies voor PCB-ontwerp:

  • Trace-width voorbeelden met bijbehorende stroomindicatie

  • Diverse SMD-weerstanden en -condensatorfootprints (o.a. 0201, 0402, 0603, 0805, 1206)

  • Footprints voor gangbare IC-behuizingen: SOIC, TSSOP, SSOP, SSOP8/16, SOL16, SOT-23, SOT-223, SOT89-3, DPAK, D2PAK, SMA/SMB/SMC-dioden

  • DIP-voetvoorbeelden: DIP8, DIP14, DIP16 met pinpitch-controle

• Boor- en gatdiameters: reeks voorbeeldgaten in oplopende diameters (o.a. 2,00 mm, 2,54 mm, 3,00 mm, 3,50 mm, 4,00 mm, 5,00 mm en kleinere SMD-via/boorformaten)

• Overige opdrukken:

  • Pinout-diagrammen voor NPN- en PNP-transistor

  • LED-polariteit (anode/kathode)

  • PMOS- en NMOS-symbool met G–S–D-aanduiding

  • Soldeerbout- en kabelpictogram, Soldeerbout-shop.nl logo en slogan “In electronics, size matters!”

• Toepassing: meten, beoordelen van componentafmetingen/footprints, onderwijs, demonstratie, gadget
