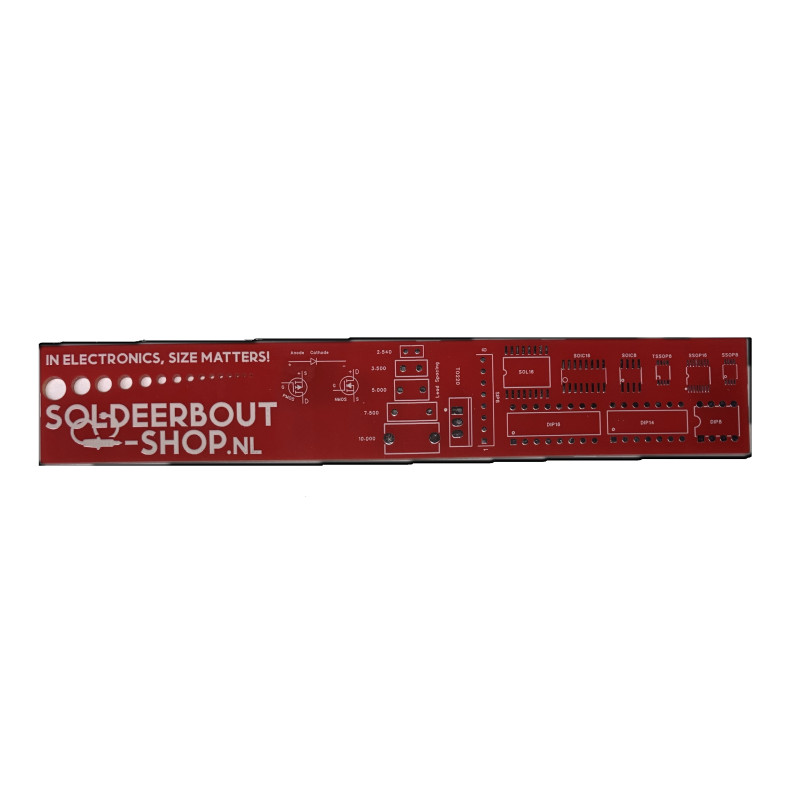

De Soldeerbout-shop PCB Ruler 15cm (rood) is een opvallende meetliniaal én praktische referentie­print voor iedereen die met elektronica werkt. De rode soldermask-laag maakt direct duidelijk dat het om méér gaat dan een gewone liniaal: je hebt een compacte verzameling footprints, maatverdelingen en schema­symbolen binnen handbereik. Ideaal op de werkbank, in de meettas of naast je computer tijdens het ontwerpen van PCB’s.

Wat kun je met deze PCB-liniaal?

• Nauwkeurig meten in mm én inch
  De liniaal is 15 cm lang en is per millimeter afleesbaar, terwijl de bovenkant een duidelijke schaal in inch tot 6 inch laat zien. Je schakelt dus moeiteloos tussen metrische en imperiale maten bij datasheets, onderdelen en PCB-ontwerpen.

• Footprints voor SMD-weerstanden, condensatoren en IC’s
  Op de voorzijde vind je een reeks SMD-packages, van piepkleine 0201-weerstanden tot grotere 1206-formats, plus behuizingen als SOIC, TSSOP, SSOP, SOT-23, SOT-223, DPAK en D2PAK. Door een component simpelweg op de print te leggen zie je meteen welke maat het is en of het in jouw footprint past.

• Dioden en transistoren in één oogopslag
  Veelgebruikte diode- en transistorbehuizingen staan als footprint en contour op de PCB getekend. Zo controleer je makkelijk body-afmetingen, oriëntatie en aansluitingen wanneer je een ontwerp controleert of een reparatie uitvoert.

• DIP-voeten en pinpitch controleren
  De achterzijde biedt duidelijke aanduidingen voor DIP8, DIP14 en DIP16, plus diverse SMD-IC-varianten. Handig om de pinafstand van IC’s en sockets te checken, of om te bepalen of een bestaand IC in een bepaalde footprint past voordat je gaat solderen.

• Boorgaten en gatdiameter testen
  Over de lengte van de liniaal zijn diverse gaten met oplopende diameter geplaatst. Daarmee test je snel welke boor je nodig hebt voor pinheaders, schroefterminals, afstandbussen of montagegaten in kasten en frontplaten.

• Pinout en symbolen als geheugensteun
  De rode PCB Ruler toont onder andere de pinout van een NPN- en PNP-transistor, de juiste aansluiting van een LED (anode/kathode) en MOSFET-symbolen met gate–source–drain. Ideaal als compacte spiekbrief tijdens het ontwerpen, meten of lesgeven.

• Trace-breedte en stroomindicatie
  De liniaal is voorzien van verschillende voorbeeld-koperbanen met bijbehorende indicatieve stroomwaarden. Hierdoor krijg je een gevoel voor welke baandikte in de praktijk gebruikt kan worden in je eigen ontwerp, zonder direct naar uitgebreide tabellen te hoeven grijpen.

• Blikvanger met Soldeerbout-shop uitstraling
  Dankzij de rode kleur en het Soldeerbout-shop.nl logo is dit niet alleen een nuttig gereedschap, maar ook een leuke gimmick om cadeau te doen, als relatiegeschenk te gebruiken of bij cursussen uit te delen.

Specificaties Soldeerbout-shop PCB Ruler 15cm (rood)

• Type: PCB-liniaal / referentieprint voor elektronica

• Lengte: 15 cm

• Schaalverdeling:

  • Metrisch: 0–15 cm, indeling per 1 mm

  • Imperiaal: 0–6 inch, fijne onderverdeling

• Materiaal: FR4-printplaat, dubbelzijdig bedrukt

• Kleur: rood soldeermasker met witte silkscreen-opdruk

• Footprints en voorbeelden:

  • SMD-weerstanden/-condensatoren: o.a. 0201, 0402, 0603, 0805, 1206

  • SMD-IC’s en vermogenspackages: SOIC, TSSOP, SSOP, SOL16, SOT-23, SOT-223, SOT89-3, DPAK, D2PAK, diverse diodebehuizingen (SMA, SMB, SMC, enz.)

  • DIP-behuizingen: DIP8, DIP14, DIP16 met duidelijk gemarkeerde pinnen

• Boren en gaten: reeks testgaten met verschillende diameters (o.a. 2,00 mm, 2,54 mm, 3,00 mm, 3,50 mm, 4,00 mm, 5,00 mm en kleinere via-formaten)

• Extra informatie op de print:

  • Trace-width voorbeelden met indicatieve stroomwaarden

  • Pinout-schema’s voor NPN-, PNP-transistoren en LED

  • MOSFET-symbolen (PMOS en NMOS) met G–S–D-markering

  • Iconen van soldeerbout/kabel en Soldeerbout-shop.nl logo + slogan

• Toepassingen: meten, footprintcontrole, lesmateriaal, gadget, ontwerp- en prototyping-hulp
