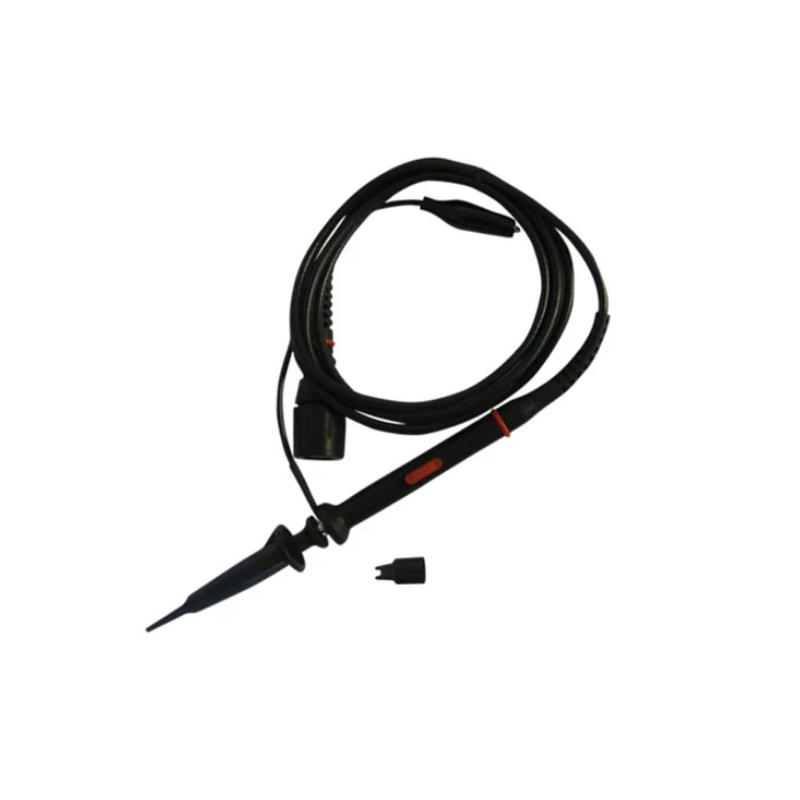

UNI-T UT-P01 Oscilloscoop testsonde 25MHz
€ 12,95
incl. BTW
Verzonden binnen 1 werkdag
De UNI-T UT-P01 Oscilloscoop Testsonde is een veelzijdige passieve probe voor nauwkeurige metingen tot 600V piek. Met een bandbreedte van 25 MHz en dubbele dempingsverhoudingen (1:1/10:1) is hij geschikt voor elektronica-onderhoud, onderwijs en industriële inspectie. De robuuste constructie, CE-certificering en compensatiefunctie garanderen betrouwbare resultaten in elke situatie.
UNI-T UT-P01 Oscilloscoop Testsonde 25MHz – Betrouwbare Passieve Probe voor Nauwkeurige Metingen
De UNI-T UT-P01 Oscilloscoop Testsonde is een hoogwaardige passieve probe voor het uitvoeren van precisiemetingen met UNI-T oscilloscopen. Met een bandbreedte van 25 MHz en dubbele dempingsverhoudingen (1:1 en 10:1) is deze testsonde ideaal voor zowel professioneel gebruik als hobbyisten.
Belangrijkste Kenmerken
-
Dempingsverhoudingen: 1:1 en 10:1 voor flexibele meetschakelingen.
-
Hoge bandbreedte: 25 MHz – geschikt voor snelle signalen in elektronische circuits.
-
Veilige werkspanning: Tot 600V piek in 10:1-modus, ideaal voor hoogspanningsmetingen.
-
Compatibel: Werkt naadloos met alle UNI-T oscilloscopen.
-
Robuuste constructie: Duurzaam ontwerp bestand tegen intensief gebruik.
-
Eenvoudige kalibratie: Ingebouwde compensatiebereik (5–30 pF) voor optimale signaalintegriteit.
Technische Specificaties
| Eigenschap | Specificatie |
|---|---|
| Dempingsverhouding | 1:1 / 10:1 (schakelbaar) |
| Bandbreedte | 25 MHz (10:1-modus) |
| Ingangsweerstand | 1:1 – 1 MΩ ±2% / 10:1 – 10 MΩ ±2% |
| Ingangscapaciteit | 1:1 – 85–115 pF / 10:1 – 14,5–17,5 pF |
| Compensatiebereik | 5–30 pF |
| Max. werkspanning | 1:1 – 200V piek / 10:1 – 600V piek |
| Kabellengte | 1,3 meter |
| Aansluiting | BNC-connector |
| Gewicht | 55 gram |
| Certificering | CE, RoHS |
Toepassingsgebieden
-
Elektronica-onderhoud: Diagnosticeer storingen in printplaten, voedingen en schakelingen.
-
Onderwijs: Ideaal voor praktijklessen en experimenten in elektronica.
-
Industriële inspectie: Meet spanningen in motoren, transformatoren en regelkringen.
-
Hobbyprojecten: Perfect voor DIY-projecten met Arduino, Raspberry Pi of andere microcontrollers.
Voordelen
-
Precisie: Behoud signaalkwaliteit dankzij lage ingangscapaciteit en compensatiefunctie.
-
Veiligheid: Bestand tegen hoge spanningen, geschikt voor professionele omgevingen.
-
Gebruiksvriendelijk: Eenvoudig te schakelen tussen 1:1 en 10:1 zonder extra gereedschap.
-
Compatibiliteit: Werkt optimaal met UNI-T oscilloscopen UTD2025C en UTD2025CL
Gebruiksaanwijzing
-
Sluit de probe aan op de BNC-ingang van de oscilloscoop.
-
Schakel tussen 1:1 (lage demping) of 10:1 (hoge demping) afhankelijk van de meetsituatie.
-
Kalibreer de sonde met de oscilloscoop via de compensatie-uitgang voor een vlakke frequentierespons.
-
Meet spanning, frequentie of golfvormen met maximale nauwkeurigheid.
Inhoud Verpakking
-
1x UNI-T UT-P01 Testsonde
-
Compensatieaccessoires (indien van toepassing)
