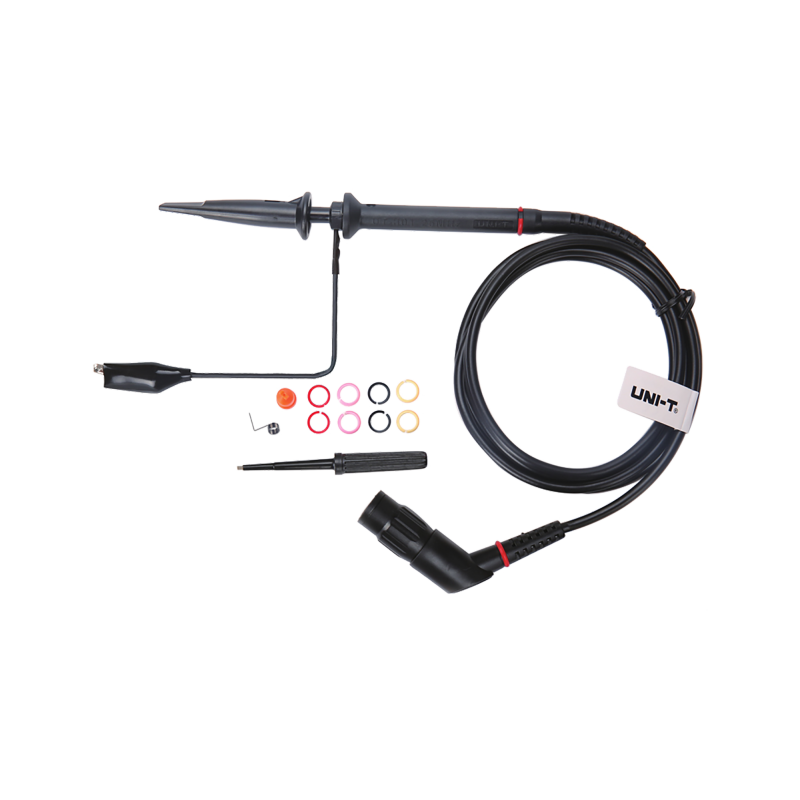

UNI-T UT-H01 Oscilloscoop Testsonde 25 MHz

Nauwkeurige oscilloscoopsonde met BNC-haakse aansluiting

De UNI-T UT-H01 oscilloscoop testsonde is een betrouwbare en nauwkeurige meetsonde die speciaal is ontworpen voor gebruik met oscilloscopen. Met een bandbreedte van 25 MHz en een schakelbare dempingsfactor van 1:1 en 1:10 is deze sonde geschikt voor het analyseren van diverse elektronische signalen. Dankzij de solide constructie en de haakse BNC-connector is de UT-H01 een praktische oplossing voor zowel laboratoriumgebruik als elektronica-diagnostiek.

De sonde is ideaal voor technici, elektronica-specialisten, studenten en service-engineers die een betrouwbare en nauwkeurige meetoplossing nodig hebben voor het analyseren van signalen in elektronische circuits.

Betrouwbare signaalanalyse tot 25 MHz

De UT-H01 biedt een bandbreedte van 0 tot 25 MHz, waardoor hij geschikt is voor een breed scala aan toepassingen in elektronica-diagnostiek en signaalanalyse. Dit maakt het mogelijk om signalen nauwkeurig te observeren en te analyseren bij gebruik met compatibele oscilloscopen.

De sonde ondersteunt twee dempingsstanden:

• 1:1 voor directe metingen met maximale gevoeligheid

• 1:10 voor metingen van hogere spanningen en betere signaalintegriteit

Door deze flexibiliteit kan de gebruiker eenvoudig schakelen tussen verschillende meettoepassingen.

Optimale impedantie voor nauwkeurige metingen

De sonde is ontworpen met een impedantie die optimaal aansluit bij standaard oscilloscoop-ingangen, waardoor signaalvervorming tot een minimum wordt beperkt.

Ingangsimpedantie:

• 1:1 stand: 1 MΩ ±2%

• 1:10 stand: 10 MΩ ±2%

Deze impedantiewaarden zorgen ervoor dat de sonde compatibel is met de meeste oscilloscopen en dat het gemeten signaal zo min mogelijk wordt beïnvloed door de meetapparatuur.

Hoge spanningsbestendigheid

De UNI-T UT-H01 is geschikt voor metingen in verschillende testomgevingen dankzij de relatief hoge spanningsbestendigheid.

Maximale werkspanning:

• 300 Vpp bij demping 1:1

• 600 Vpp bij demping 1:10

Dit maakt de sonde geschikt voor een breed scala aan elektronische toepassingen, waaronder onderhoud, ontwikkeling en foutdiagnose.

Praktische haakse BNC-connector

Een belangrijk kenmerk van deze sonde is de haakse BNC-connector, die zorgt voor een praktische aansluiting op oscilloscopen. Hierdoor kan de sonde gemakkelijker worden gebruikt in werkruimtes met beperkte ruimte achter het instrument.

Voordelen van de haakse connector:

• eenvoudiger aansluiten in compacte werkopstellingen

• minder belasting op de BNC-connector van de oscilloscoop

• betere kabelgeleiding tijdens metingen

Compatibiliteit met UNI-T oscilloscopen

De UT-H01 is speciaal ontworpen voor gebruik met verschillende oscilloscopen uit de UNI-T-serie, waaronder:

• UNI-T UTD1025CL

• UNI-T UTD1025C

Dankzij de standaard BNC-aansluiting kan de sonde echter ook met veel andere oscilloscopen worden gebruikt.

Technische specificaties

Bandbreedte:
0 – 25 MHz

Dempingsfactor:
1:1 / 1:10

Ingangsimpedantie:
1 MΩ ±2% (1:1)
10 MΩ ±2% (1:10)

Maximale werkspanning:
300 Vpp (1:1)
600 Vpp (1:10)

Connector:
BNC haaks

Toepassing:
Geschikt voor oscilloscopen, waaronder UNI-T UTD1025CL en UTD1025C.

---
