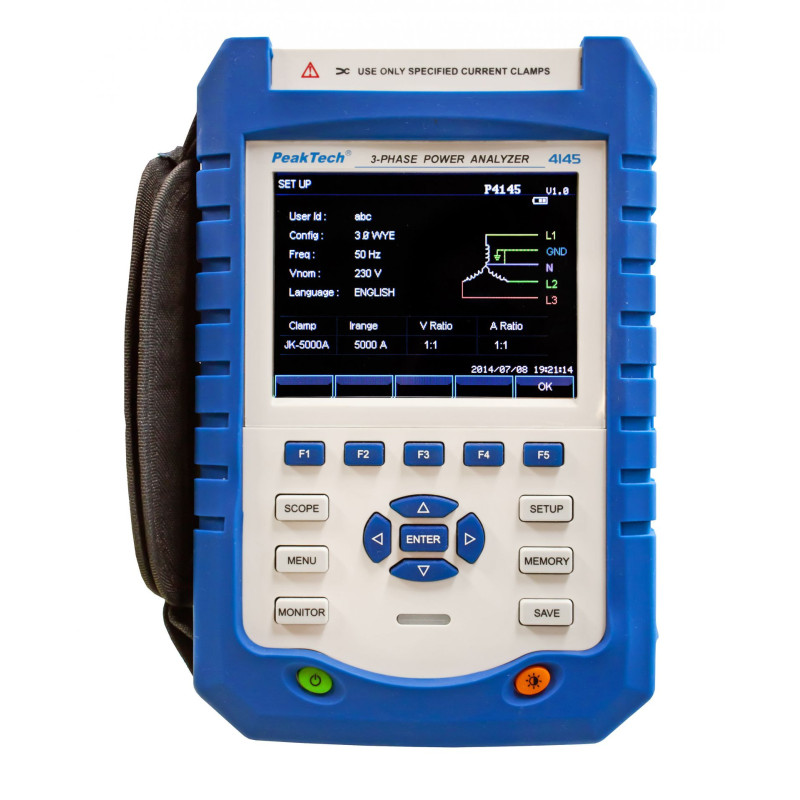

PeakTech 4145 Power Analyser 3-Fase – Digitale Vermogensanalyzer met Datenlogger voor Professionele Energiemetingen

De PeakTech 4145 is een geavanceerde power analyser voor driefasige systemen die speciaal ontwikkeld is voor uitgebreide vermogensanalyse en power quality monitoring in industriële en commerciële installaties. Deze professionele vermogensanalyzer combineert precisie-meetfuncties met moderne datalogger-technologie om complete energieanalyses uit te voeren bij 1-fase (2-draads) en 3-fase (3- en 4-draads) configuraties. Het grote 14 cm (5,6") TFT-kleurendisplay met 320x240 beeldpunten zorgt voor kristalheldere weergave van alle meetgegevens, grafieken en analyses.

Deze innovatieve driefase analyzer is uitgerust met geavanceerde meetcapaciteiten voor spanningen, stromen, oberschwingtingen, vermogens en inschakeltransiënten, waardoor het een compleet instrument wordt voor power quality-analyses. De ingebouwde datalogger kan meetgegevens gedurende maximaal 7 dagen opslaan, wat essentieel is voor langetermijnmonitoring en trendanalyses. Met zijn veelzijdige connectiviteitsopties via LAN en USB-aansluitingen biedt de PeakTech 4145 naadloze integratie in moderne meetsystemen en faciliteren deze interfaces efficiënte data-overdracht naar computers en netwerksystemen.

Geavanceerde Meetfuncties en Vermogensanalyse

Als professionele power analyser beschikt de PeakTech 4145 over uitgebreide meetbereiken die geschikt zijn voor de meest veeleisende industriële toepassingen. Met een maximaal stroommeetniveau van 3000 A via stromingsensoren en spanningsmetingen tot 1000 V AC/DC voldoet het instrument aan de eisen van hoogspanningsinstallaties en industriële netwerken. De vermogensanalyzer kan vermogens tot 20 MW meten, wat het ideaal maakt voor monitoring van grote industriële verbruikers en energieproductie-installaties.

De harmonische analyse-functionaliteit van deze driefase analyzer is bijzonder waardevol voor moderne industriële omgevingen waar niet-lineaire belastingen zoals frequentieregelaars, LED-verlichting en computergestuurde apparatuur harmonische verstoringen veroorzaken. Door deze oberschwingtingen nauwkeurig te meten en analyseren kunnen gebruikers power quality-problemen identificeren en oplossen voordat ze leiden tot kostbare storingen of schade aan gevoelige apparatuur.

Grafische Weergave en Visuele Analyse

Het TFT-kleurendisplay biedt geavanceerde grafische mogelijkheden voor visuele analyse van elektrische parameters. De power analyser kan golfvormen in real-time weergeven, waardoor gebruikers direct inzicht krijgen in de kwaliteit van hun elektrische systemen. Vektorgrafische weergaven tonen de faseverhoudingen tussen spanningen en stromen, wat essentieel is voor het optimaliseren van vermogensfactoren en het identificeren van inefficiënties in het systeem.

Deze visuele analysemogelijkheden maken de PeakTech 4145 tot meer dan alleen een meetinstrument - het wordt een complete diagnose-tool voor elektrische systemen. Technici en ingenieurs kunnen complexe elektrische fenomenen direct visualiseren en begrijpen, wat de troubleshooting-tijd aanzienlijk verkort en de nauwkeurigheid van diagnoses verhoogt.

Datalogger en Opslagcapaciteiten

De interne datalogger met 8-gigabyte opslagcapaciteit via SD-kaart maakt langetermijnmonitoring mogelijk van kritieke elektrische parameters. Deze vermogensanalyzer kan continu meetgegevens verzamelen en opslaan, wat essentieel is voor energieaudits, compliance-monitoring en het identificeren van langetermijntrends in energieverbruik en power quality.

De 7-daagse datacapaciteit is bijzonder waardevol voor het monitoren van cyclische processen, het vaststellen van energieverbruikspatronen en het identificeren van intermitterende power quality-problemen die anders onopgemerkt zouden blijven. Deze functionaliteit maakt de driefase analyzer tot een onmisbaar instrument voor energiemanagement en kostenoptimalisatie.

Connectiviteit en Software-integratie

Met zowel LAN- als USB-connectiviteit biedt de PeakTech 4145 flexibele opties voor data-overdracht en systeem-integratie. De LAN-aansluiting maakt remote monitoring mogelijk via netwerken, terwijl de USB-interface directe verbinding met computers faciliteert voor data-analyse en rapportage. De meegeleverde software-CD bevat geavanceerde analyseprogramma's die de ruwe meetgegevens omzetten in bruikbare rapporten en grafieken.

Deze connectiviteitsopties maken de power analyser geschikt voor integratie in gebouwmanagementsystemen (BMS) en industriële SCADA-systemen, waar continue monitoring van energieparameters cruciaal is voor operationele efficiëntie en kostenbeheersing.

Veiligheid en Compliance

De PeakTech 4145 voldoet aan strenge internationale veiligheidsnormen met CAT III 1000V en CAT IV 600V classificaties, wat veilig gebruik garandeert in hoogspanningsomgevingen. De IP51 beschermingsklasse biedt adequate bescherming tegen stof en water, waardoor het instrument geschikt is voor gebruik in industriële omgevingen. Compliance met internationale meetstandaarden IEC61000-4-30, 61000-4-15, 61000-4-7 en EN50160 waarborgt dat alle metingen voldoen aan erkende power quality-normen.

Deze certificeringen maken de vermogensanalyzer geschikt voor officiële energieaudits, compliance-rapportages en contractuele metingen waar traceerbaarheid en nauwkeurigheid essentieel zijn.

Professionele Accessoires en Uitrusting

De PeakTech 4145 wordt compleet geleverd met professionele meetaccessoires voor directe inzet in het veld. Het pakket bevat vijf drie-meter prüfleitungen voor spanningsmetingen, vier flexibele stromsensoren voor metingen tot 3000 A, vijf krokodilklemmen voor betrouwbare verbindingen, een DC-voeding en uitgebreide documentatie. Deze complete uitrusting elimineert de noodzaak voor aanvullende accessoires en garandeert dat gebruikers onmiddellijk kunnen beginnen met professionele energiemetingen.

De flexibele stromsensoren zijn bijzonder waardevol omdat zij het mogelijk maken om stroommetingen uit te voeren zonder onderbreking van de circuits, wat essentieel is bij metingen aan kritieke systemen die niet uitgeschakeld kunnen worden.

Specificaties

• Display: 14 cm (5,6") TFT-kleurendisplay, 320x240 beeldpunten

• Meetconfiguraties: 1-fase (2-draads), 3-fase (3- en 4-draads)

• Maximale AC-spanning: 1000V

• Maximale DC-spanning: 1000V

• Maximale stroom: 3000 A (via stromsensoren)

• Maximaal vermogen: 20 MW

• Maximale energie: 200 GWh

• Leistungsfaktor: 0,00 - 1

• Phasenwinkel: 0° - 360°

• Meetfuncties: Spanning, stroom, oberschwingtingen, vermogen, inschakeltransiënten

• Grafische functies: Golfvormweergave, vektorgrafiek

• Datalogger: Tot 7 dagen opname

• Geheugen: 8 GB SD-kaart intern

• Connectiviteit: LAN, USB

• Veiligheidscategorie: CAT III 1000V, CAT IV 600V

• Beschermingsklasse: IP51

• Meetstandaarden: IEC61000-4-30, IEC61000-4-15, IEC61000-4-7, EN50160

• Veiligheidsnormen: EN 61010-1

• Voeding: Ni-MH accu 3800 mAh

• Netvoeding: 110/240 V AC, 50/60 Hz

• Accessoires: 5x prüfleitungen (3m), 4x flexibele stromsensoren tot 3000A, 5x krokodilklemmen, DC-netvoeding, software-CD, handleiding

• Fabrikant: PeakTech Prüf- und Messtechnik GmbH

• Toepassingen: Energieanalyse, power quality-monitoring, harmonic analysis, compliance-metingen

• Geschikt voor: Energieconsulenten, elektriciens, onderhoudstechnici, facilitymanagers, industriële installateurs
