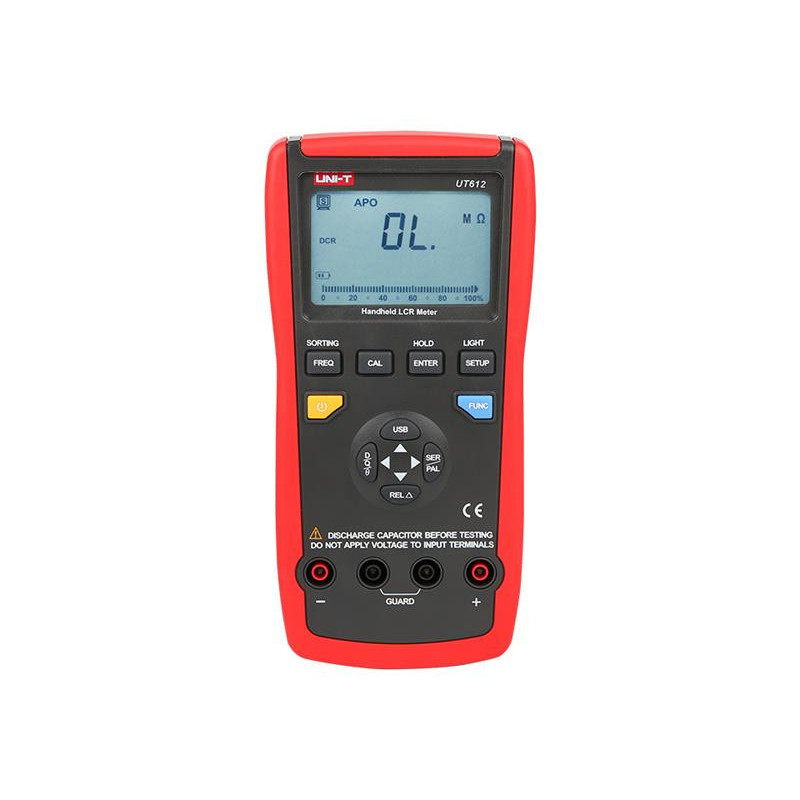

UNI-T UT612 Digitale LCR Multimeter: Professionele Component-analyse met 19999 Counts Precisie

De UNI-T UT612 Digitale LCR Multimeter is een geavanceerd elektronisch meetinstrument dat de grenzen van traditionele componenttesting overstijgt. Met een indrukwekkende 19999 counts resolutie, vijf selecteerbare testfrequenties en uitgebreide impedantie-analyse mogelijkheden, biedt deze LCR meter ongekende precisie voor zowel professionele elektronicaontwikkeling als kwaliteitscontrole in productieomgevingen.

Revolutionaire 19999 Counts Precisie

Het hart van de UNI-T UT612 vormt het geavanceerde meetsysteem met een 19999 counts display dat superieure meetresolutie biedt. Deze 5-digit precisie overstijgt traditionele 3½ digit instrumenten aanzienlijk en maakt nauwkeurige component-analyse mogelijk tot op het 0,001 niveau voor dissipatiefactor (D) en kwaliteitsfactor (Q) metingen.

De exceptionele nauwkeurigheidsspecificaties van ±0,5% voor inductantie en capaciteit en ±0,3% voor weerstand maken deze LCR meter geschikt voor kritieke toepassingen waar precisie essentieel is, zoals R&D ontwikkeling, productiekwaliteitscontrole en component matching.

Geavanceerde Multi-Frequentie Analyse

Een onderscheidend kenmerk van de UT612 is de vijf selecteerbare testfrequenties: 100Hz, 120Hz, 1kHz, 10kHz en 100kHz. Deze frequentieflexibiliteit is cruciaal omdat component-impedanties frequentie-afhankelijk zijn, en verschillende toepassingen specifieke testfrequenties vereisen voor nauwkeurige karakterisering.

Lage frequenties (100-120Hz) zijn ideaal voor grote elektrolytische condensatoren en netfilterapplicaties, terwijl hoge frequenties (10-100kHz) essentieel zijn voor switching power supply componenten en hoogfrequente filtering. De 0,6 VRMS testsignaal garandeert veilige meting van gevoelige componenten zonder beschadiging.

Uitgebreide Parameter Analyse

De UT612 meet niet alleen de basiswaarden L, C en R, maar biedt ook geavanceerde component-analyse met acht verschillende parameters:

Inductantie (L): 20mH tot 2000H voor spoelen, transformatoren en smoorspoel-analyse
Capaciteit (C): 200pF tot 20mF dekkend van kleine koppelcondensatoren tot grote energieopslagcondensatoren
Weerstand (R/DCR): 20Ω tot 200MΩ inclusief DC-weerstandsmeting voor nauwkeurige verliesanalyse
Kwaliteitsfactor (Q): Geeft inzicht in componentverliezen en resonantie-eigenschappen
Dissipatiefactor (D): Essentieel voor condensator health monitoring en levensduuranalyse
Fasehoek (θ): Voor impedantie-vectoranalyse en reactieve component karakterisering
ESR (Equivalent Series Resistance): Kritisch voor condensator condition monitoring en power supply troubleshooting

Smart Component Detection en Automatisering

De Auto LCR Smart Check functie detecteert automatisch het componenttype en selecteert de optimale meetparameters. Deze intelligente functionaliteit elimineert gebruikersfouten en versnelt de meetprocedure aanzienlijk, vooral handig bij grote aantallen componentmetingen.

De automatische bereikinstelling en serie/parallel meetmodus selectie zorgen voor geoptimaliseerde meetnauwkeurigheid ongeacht het componenttype of de waarde. De analoge bargraph met 26 segmenten biedt real-time visuele feedback voor trendanalyse.

Geavanceerde PC-integratie en Datalogging

De geïntegreerde USB-interface maakt de UT612 tot een volledig geautomatiseerd meetsysteem. De meegeleverde PC-software biedt uitgebreide mogelijkheden voor:

60.000 metingen datalogging voor uitgebreide trend-analyse en kwaliteitscontrole
Real-time monitoring voor productielijn-toepassingen
Automatische test sequenties voor batch component verification
Gegevensexport naar Excel voor verdere analyse en rapportage
Component sorting met instelbare toleranties voor go/no-go testing

Professionele SMD Component Testing

De meegeleverde SMD testklem maakt hands-free meting mogelijk van kleine oppervlakte-gemonteerde componenten. Deze precisieklem garandeert betrouwbaar contact zonder componentbeschadiging, essentieel voor rework-operaties en incoming inspection van SMD-componenten.

De multi-purpose connector socket accommodeert verschillende componentvormen en maakt flexibele testsetups mogelijk voor zowel doorstekende als oppervlakgemonteerde componenten.

Screening en Kalibratiefuncties voor Productieomgevingen

De ingebouwde screening-functie met instelbare tolerantiegrenzen maakt snelle go/no-go testing mogelijk in productieomgevingen. Componenten kunnen automatisch worden gesorteerd op basis van vooraf ingestelde criteria, wat kwaliteitscontrole-processen aanzienlijk versnelt.

De kalibratiefunctie waarborgt langdurige meetnauwkeurigheid en compliance met ISO-standaarden. Gebruikerspecifieke kalibratie is mogelijk voor specifieke componenttypen of meetomstandigheden.

Uitgebreide Toepassingsmogelijkheden

Elektronicaontwikkeling: Component selectie en matching voor kritieke analoge circuits, filter ontwerp en impedantie matching

Kwaliteitscontrole: Incoming inspection van componenten, batch testing en traceability documentatie

Reparatie en troubleshooting: Condensator ESR testing voor power supply diagnose, transformator analyse en component degradatie monitoring

Educatieve toepassingen: Componentkarakterisering voor studenten, impedantie concepten demonstratie en praktische meetervaring

Productie-omgevingen: Automated testing via PC-interface, statistical process control en component binning

Ergonomisch Ontwerp voor Professioneel Gebruik

Het compacte formaat van 96 x 193 x 74mm en gewicht van 374g maken de UT612 perfect draagbaar voor veldwerk en laboratoriumtoepassingen. De 40 x 63mm LCD biedt uitstekende afleesbaarheid met achtergrondverlichting voor gebruik in alle lichtomstandigheden.

Dual power supply via 9V batterij of USB-voeding biedt flexibiliteit voor draagbaar gebruik of permanent workstation setup. De low battery indicator voorkomt onverwachte power-uitval tijdens kritieke metingen.

UNI-T Precisie en Betrouwbaarheid

UNI-T staat bekend om high-performance meetinstrumenten die laboratoiumkwaliteit combineren met praktische bruikbaarheid. De UT612 vertegenwoordigt jaren van technologische ontwikkeling in impedantie-meettechniek en biedt professionele prestaties tegen een competitieve prijs.

De robuuste 120Ω uitgangsimpedantie zorgt voor stabiele testcondities ongeacht de belasting, terwijl de geavanceerde signaalgeneratie consistente resultaten garandeert over het volledige frequentiespectrum.

Ideaal voor Moderne Component-analyse

In het huidige elektronische landschap waar component miniaturisatie, hogere frequenties en stringente kwaliteitseisen de norm zijn, biedt de UNI-T UT612 de geavanceerde analysetechnologie die nodig is voor moderne component-karakterisering. De unieke combinatie van hoge resolutie, multi-frequentie capability en PC-integratie maakt dit instrument geschikt voor de meest veeleisende toepassingen.

Specificaties

Model: UNI-T UT612
Type: Digitale LCR Multimeter
Display: 40 x 63mm LCD met backlight
Resolutie: 19999 counts
D/Q Display: 1999 counts, 0.001 resolutie

Meetbereiken:
Inductantie: 20mH ~ 2000H ±(0,5%+5)
Capaciteit: 200pF ~ 20mF ±(0,5%+5)
Weerstand: 20Ω ~ 200MΩ ±(0,3%+5)

Testfrequenties: 100Hz / 120Hz / 1kHz / 10kHz / 100kHz
Testspanning: 0,6 VRMS
Uitgangsimpedantie: 120Ω

Meetparameters: L/C/R/DCR/Q/D/θ/ESR
Voeding: 9V batterij (6F22) of USB
Afmetingen: 96 x 193 x 74mm
Gewicht: 374g

Functies:

• 19999 counts high resolution display

• 5 selecteerbare testfrequenties

• Auto LCR smart detection

• Automatische bereikinstelling

• Serie/parallel meetmodus

• Real-time frequentieweergave

• USB interface met PC software

• 60.000 metingen datalogging

• Analoge bargraph (26 segmenten)

• Deviation ratio measurement

• Screening functie met toleranties

• Kalibratiecompensatie

• Data Hold functie

• Relatieve meting

• LCD achtergrondverlichting

• Automatische uitschakeling

• Low battery indicator

Leveringsomvang:

• UT612 LCR multimeter

• 9V batterij (6F22)

• SMD testklem voor oppervlakgemonteerde componenten

• USB interface kabel

• PC software CD

• Multi-purpose component socket

• Kortsluitschijf voor kalibratie

• Handleiding
