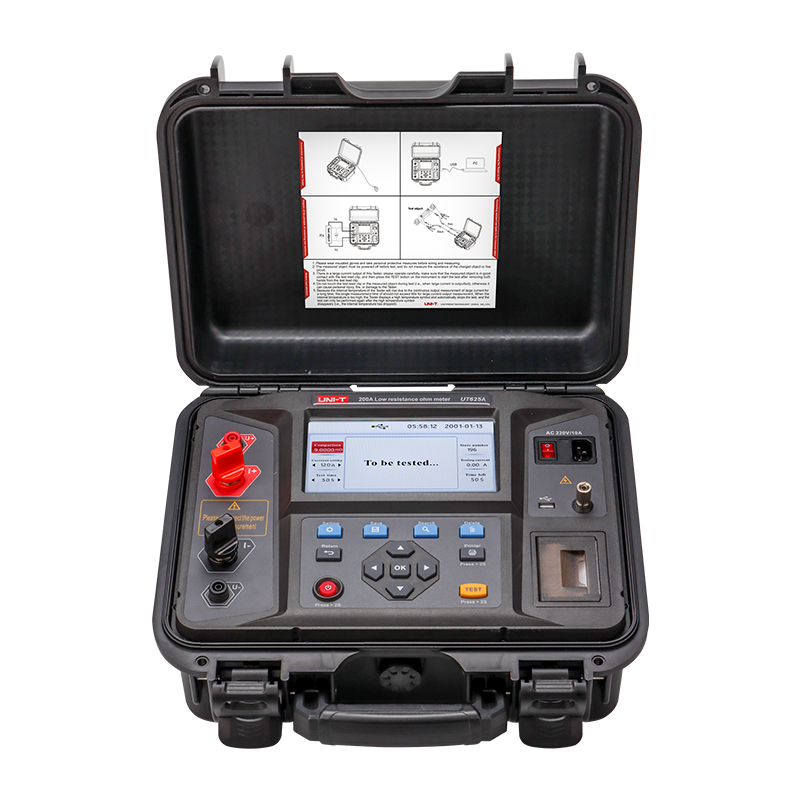

UNI-T UT625A Micro Ohm Meter – Professionele Loop Weerstandstester 100A

De UNI-T UT625A is een geavanceerde micro ohm meter / loop weerstandstester ontworpen voor het meten van contact- en lusweerstanden van schakelmateriaal met krachtige 100A DC-teststromen. Met een meetbereik van 0,1 µΩ tot 1000 mΩ en vier-draads Kelvin-meettechniek levert dit instrument hoge nauwkeurigheid en stabiele prestaties voor professionele toepassingen in energiesystemen, spoorwegen en duurzame energie.

Belangrijkste Kenmerken

• Meetbereik: 0,1 µΩ ~ 1000 mΩ met 0,1 µΩ resolutie

• Teststroom: 5A ~ 100A DC, instelbaar per 5A of 10A stappen

• Vier-draads Kelvin-methode: Elimineert interne impedantie en contactweerstand voor nauwkeurige metingen

• 7" kleuren LCD-display: Heldere weergave van meetwaarden, instellingen en status

• Ingebouwde thermische printer: Direct printen van testdata en opgeslagen metingen

• 200 datasets opslag: Automatische, handmatige en cyclische opslagmodi

• USB data-communicatie: PC-software voor real-time analyse, historische data en Excel-rapporten

• Vergelijkfunctie: Instelbare grenswaarden (0,000~9999,9 mΩ) met PASS/FAIL-indicatie

Technische Specificaties

Geavanceerde Functionaliteiten

Vier-draads Kelvin-meettechniek

• Scheiding van stroom- en spanningselektroden

• Eliminatie van interne bedrading-impedantie en contactweerstand

• Minimalisatie van meetfouten voor hoogprecisie resultaten bij lage weerstanden

Instelbare Testparameters

• Testduur: 10s~60s, instelbaar per 1s

• Continue testduur: 100A max. 60s, 50A max. 180s

• Ruisonderdrukking: 50-60 Hz bij 100 mV differentiaaldruk

• Open circuit spanning: 5V DC

Veiligheidsfeatures

• Bescherming tegen back-EMF en ontladingsgevaren

• Oververhittingsbeveiliging met automatische uitschakeling

• OL-indicatie voor over-limiet en LO voor onder-limiet metingen

• Zelfcontrole via meegeleverde shunt (750µΩ)

Praktische Toepassingen

Energiesystemen

• Hoogspanningsschakelaars: Contactweerstand van beweegbare en vaste contacten

• Transformatoren: Verbindingspunten van hoog- en laagspanningszijde

• Busbars en kabelverbindingen: Geleidbaarheid van aansluitpunten

• Aardingssystemen: Weerstand van aardlussen en elektroden

Spoorwegen en Transport

• Railverbindingen: Contactweerstand van spoorlasnaden

• Voedingssystemen: Hoofdstroomverbindingen en schakelinstallaties

• Veiligheidssystemen: Aarding van rollend materieel

Duurzame Energie

• Combiner boxes: Verbindingen in PV-installaties

• Omvormers: DC- en AC-zijde aansluitingen

• Windturbines: Generator en transformatorverbindingen

Fysieke Specificaties

Standaard Accessoires

• UT625A meter

• 4-draads testklemmen (rood en zwart), 1 paar

• Aardkabel, 1 stuks

• Shunt voor zelfcontrole, 1 stuks

• USB-kabel, 1 stuks

• AC-adapter, 1 stuks

• Thermisch printerpapier, 1 rol

• Draagtas, 1 stuks

• Snelstartgids, 1 stuks
