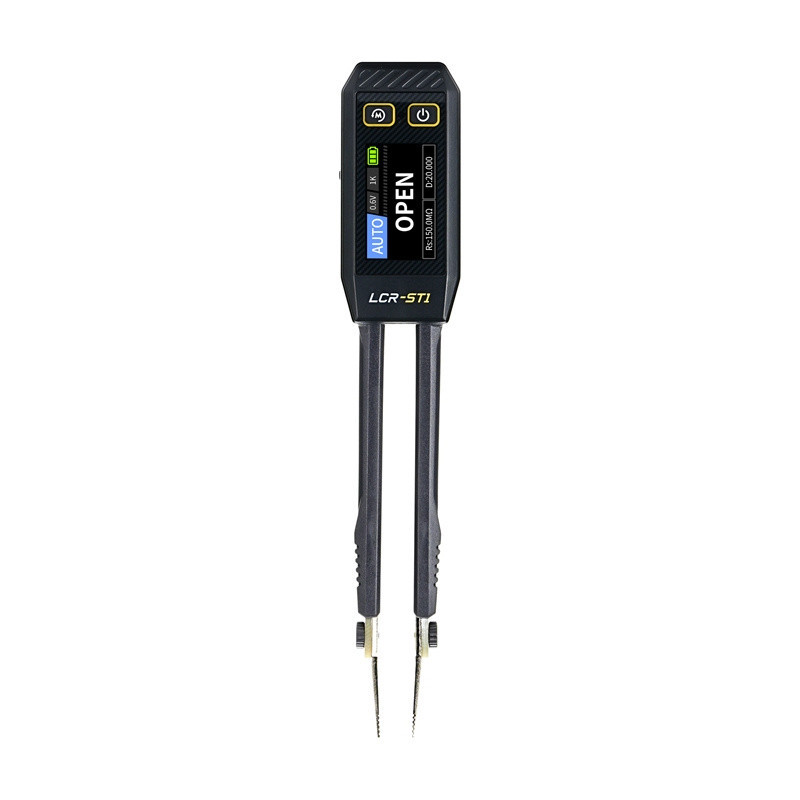

Fnirsi LCR-ST1 Digitale LCR SMD ESR Pincettester

De Fnirsi LCR-ST1 digitale LCR SMD ESR pincettester is een revolutionair compact meettool – een intelligente, multifunctionele pincet-vorm LCR-meter die ideaal is voor het nauwkeurig meten en testen van elektronische componenten op SMD-printplaten, in-circuit testen en snelle componentidentificatie. Met een geavanceerde meetbrug-architectuur en draagbare pincetontwerp is dit gereedschap onmisbaar voor elektronica-reparateurs, printplaat-ingenieurs, technicians en hobbyisten.

Intelligente Automatische Componentherkenning

De LCR-ST1 voert automatische componentherkenning uit – plaats simpelweg de component tussen de pincetpunten en het apparaat herkent onmiddellijk of het een weerstand, condensator of spoel is. Vervolgens toont het apparaat zowel primaire parameters (hoofd-waarden) als secundaire parameters (D-factor, Q-factor, ESR, impedantie) tegelijkertijd. Dit bespaard aanzienlijke tijd en elimineert giswerk.

Drie Testfrequenties en Twee Testspanningen

Voor maximale flexibiliteit ondersteunt de LCR-ST1 drie testfrequenties:

• 100 Hz – ideaal voor lage-frequentie toepassingen en audiowerk

• 1 kHz – standaard testfrequentie (default)

• 10 kHz – ideaal voor hogere-frequentie componenten en aanzienlijk nauwkeuriger meting

Daarnaast kunt u kiezen tussen twee testspanningen:

• 0,3 Vrms – ideaal voor in-circuit testen zonder diode-activering

• 0,6 Vrms – standaard testspanning voor normale meting (default)

Deze veelzijdigheid maakt de ST1 perfecte keuze voor zowel laboratorium- als veldtestwerk.

Ultra-Compacte Pincetontwerp

Met afmetingen van slechts 28 x 19 x 150 mm en gewicht van 41g past de LCR-ST1 gemakkelijk in werkgelegenheid, lab-omgevingen of zaks. Het unique pincetontwerp maakt het ideaal voor verfijnd werk in beperkte ruimten – perfect voor SMD-componenten op dicht bevolkte printplaten waar standaard testklemmen niet passen.

De verguld-messing pincetpunten bieden hoge geleidbaarheid en duurzaamheid – essentieel voor betrouwbare contacten en lange levensduur. De pincetkoppen zijn verwisselbaar: schuine tips voor precisiewerk en haakige tips voor betere grip op verschillende componentvormen.

Geavanceerde Meetalgoritmiek

Met behulp van geavanceerde meetalgoritmes en een 16-bit ADC garandeert de LCR-ST1 uitstekende stabiliteit en betrouwbaarheid van metingen, zelfs onder variabele omstandigheden. Alle metingen zijn karakterisering met hoge nauwkeurigheid:

Weerstandsbereik: 10 mΩ tot 10 MΩ
Condensatorbereik: 1 pF tot 22 mF
Inductorbereik: 1 µH tot 10 H

Veelzijdige Parameterweergave

Het apparaat kan meerdere parameter-modes weergeven:

• R (weerstand) – hoofd-parameter

• D (dissipatie-factor) – voor condensatoren, lagere waarde = betere component

• Q (kwaliteitsfactor) – voor inductors, hogere waarde = betere component

• Z (impedantie) – totale AC-weerstand

• ESR (series equivalent resistance) – voor capacitor-kwaliteit diagnose

• X (reactantie) – imaginaire impedantie component

Dit maakt de ST1 geschikt voor professionele diagnose en troubleshooting.

Gegevensopslag en PC-export

De LCR-ST1 slaat automatisch alle meetgegevens op en kan deze exporteren naar een pc in EXCEL-formaat via USB Type-C. Dit maakt het gemakkelijk om meetresultaten te documenteren, analyseren en archiveren – essentieel voor onderhoud-logboeken en kwaliteitscontrole.

Oplaadbare Lithium-accu

De ingebouwde 250 mAh oplaadbare lithium-accu biedt lange gebruikstijd. Opladen verloopt eenvoudig via USB Type-C (5V/1A) – dezelfde snelle standaard als moderne smartphones en tablets.

1,14-inch High-Definition Kleurenscherm

Het heldere kleurenscherm biedt gemakkelijk leesbare, kleurengecodeerde weergave – een significant voordeel boven monochroom displays, vooral in laboratorium- of veldwerkomgevingen met wisselende lichtomstandigheden.

Toepassingen

De Fnirsi LCR-ST1 is ideaal voor:

• SMD-componenttesting op printplaten

• In-circuit component-diagnostiek

• Elektronische reparatie en troubleshooting

• Capacitor-ESR-meting

• Inductor-kwaliteit controle

• Hash-board en PSU-reparatie (cryptocurrency mining repair)

• Printplaat-quality control

• Elektronische hobbystprojecten

• Laboratorium-meetwerk

Belangrijkste kenmerken

• Unique pincet-vorm LCR-meter (SMD-optimized)

• Intelligente automatische componentherkenning

• Drie testfrequenties: 100 Hz, 1 kHz, 10 kHz

• Twee testspanningen: 0,3 Vrms, 0,6 Vrms

• Multifunctionele parameter-display (R, D, Q, Z, ESR, X)

• Weerstandsbereik: 10 mΩ tot 10 MΩ

• Condensatorbereik: 1 pF tot 22 mF

• Inductorbereik: 1 µH tot 10 H

• 1,14-inch HD kleurenscherm

• 250 mAh oplaadbare lithium-accu

• USB Type-C opladen en data-export

• Gegevensopslag en EXCEL-export

• Verguld-messing verwisselbare pincetkoppen

• Compact en ultraportabel (28x19x150mm, 41g)

• Magnetic suction functie (in-circuit hulp)

• Firmware-upgrade ondersteund

Technische specificaties:

• Model: Fnirsi LCR-ST1
• Type: Pincet-vorm LCR-meter
• Afmetingen: 28 x 19 x 150 mm
• Gewicht: 41 g
• Display: 1,14 inch HD kleurenscherm
• Weerstandsbereik: 10 mΩ tot 10 MΩ
• Weerstand-nauwkeurigheid (1 kHz): 1% van aflezen ± 3
• Condensatorbereik: 1 pF tot 22 mF
• Condensator-nauwkeurigheid: 0.5-5% van aflezen ± 3 (frequentie-afhankelijk)
• Inductorbereik: 1 µH tot 10 H
• Inductor-nauwkeurigheid: 0.5-5% van aflezen ± 3 (frequentie-afhankelijk)
• Testfrequenties: 100 Hz, 1 kHz, 10 kHz
• Testspanningen: 0,3 Vrms, 0,6 Vrms
• Parameterweergave: R, D, Q, Z, ESR, X (automatisch)
• Automatische componentidentificatie: Ja
• Gegevensopslag: Ja (automatisch)
• PC-export: EXCEL-formaat via USB Type-C
• Accu: 250 mAh oplaadbare lithium
• Opladen: USB Type-C, 5V/1A
• Pincetkoppen: Verguld messing, verwisselbaar (rechte en haakige tips)
• Magnetic suction: Ja (in-circuit hulp)
• Firmware-upgrade: Ja (via USB)
• Meettechnologie: Geavanceerde LCR-bridge met 16-bit ADC
• Bedrijfstemperatuur: 0℃ tot 40℃
• Opslagtemperatuur: -5℃ tot 40℃
• Vochtigheidsbereik: Max. 80% RV
• Pakket inclusief: LCR-ST1 tester, haakige pincetkoppen (extra), USB Type-C kabel, draagtas, gebruikshandleiding
