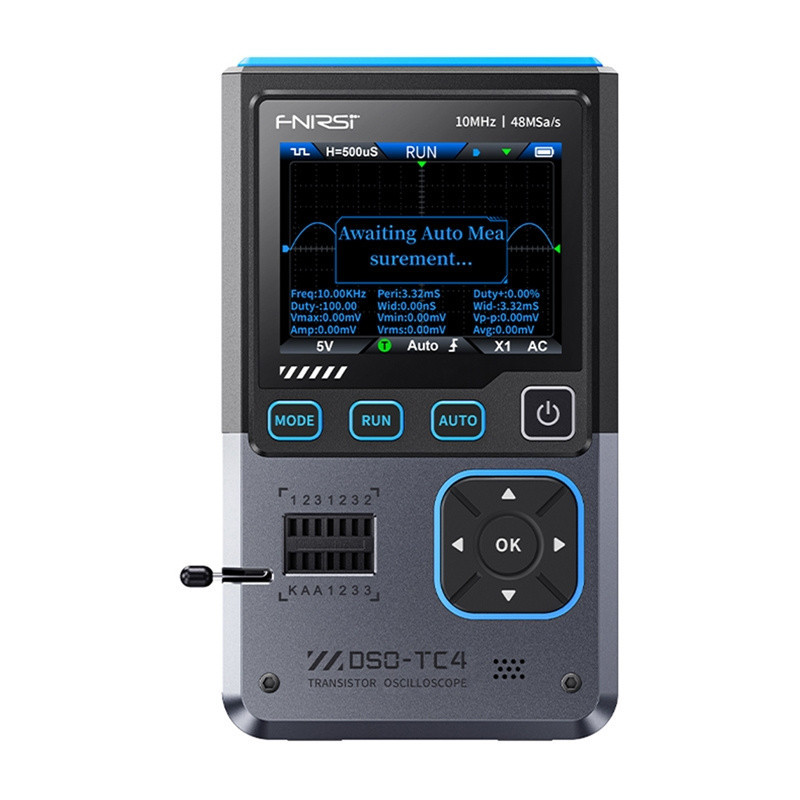

Fnirsi DSO-TC4 3-in-1 Mini Oscilloscoop 10MHz, Componententester en Signaalgenerator

Drie Functies in Één Compact Apparaat

De Fnirsi DSO-TC4 is een revolutionaire 3-in-1 draagbare oscilloscoop die drie essentiële elektronicafuncties combineert: een digitale oscilloscoop, een elektronische componententester en een signaalgenerator. Dit multifunctionele instrument is ontworpen voor service-werkplaatsen, elektronicabedrijven, hobbyisten en onderwijs. Door golfvormanalyse, componentherkenning en signaaltestfuncties in één apparaat te integreren, bespaart de DSO-TC4 ruimte en investering terwijl het professionele mogelijkheden biedt.

Professionele Oscilloscoop Prestaties

Het oscilloscoopdeel van de DSO-TC4 biedt indrukwekkende prestaties voor een compact apparaat. Met een meetbandbreedte tot 10 MHz en een real-time bemonsteringsfrequentie van 48 MSa/s kun je gedetailleerde golfvormen weergeven en analyseren met hoge nauwkeurigheid. Dit is voldoende voor analyse van veel praktische elektronicatoepassingen, van audiocircuits tot digitale signaalverwerking.

Geavanceerde Triggering en Meting

De oscilloscoop ondersteunt meerdere triggermodi (Auto, Normal, Single) en triggertypen (stijgende flank, dalende flank). De triggerlevel is volledig instelbaar met visuele indicatie. Met automatische metingen kun je direct Max, Min, gemiddelde, RMS, piek-tot-piek spanning, frequentie, periode en vullingsfactor (duty cycle) aflezen. De "HOLD"-functie stelt je in staat golfvormen in te bevriezen voor gedetailleerde analyse.

Veelzijdige Ingangsopties

De verticale gevoeligheid strekt zich uit van 10 mV/div tot 10 V/div in de 1X bereik. Met twee probeschema's kun je verschillende spanningsschalen meten: 1:1 probe tot 80 Vpp (±40V) en 10:1 probe tot 800 Vpp (±400V). De ingangsimp edantie is 1 MΩ. AC/DC koppelmodus staat je toe beide signaaltypen te meten. De tijdbasis bereikt van 50 ns tot 20 seconden, wat microschaals en macroschaals signaalanalysis mogelijk maakt.

Intelligente Component Tester

De geïntegreerde componententester herkent automatisch diodes, transistoren (inclusief MOSFETs, JFETs en IGBTs), weerstanden, condensatoren en andere passieve en actieve componenten. Voor transistoren meet het gate-capaciteit, drain-source weerstand en andere kritieke parameters. Voor dioden bepaalt het spanningsval en reverse-spanningsgegevens. Voor condensatoren meet het capacitantie en verliesfactor. Voor weerstanden test het bereik van 0,01Ω tot 50 MΩ. Met intelligente componentdetectie en testkatten verloopt diagnosticering snel en betrouwbaar.

Veelzijdige Signaalgenerator

De ingebouwde signaalgenerator ondersteunt 13 verschillende golfvormtypen, wat flexibiliteit geeft voor circuitsimulatie en testen. De golfvormfrequentie bereikt tot 50 kHz met instelbare vullingsfactor van 0-100%. De golfvormamplitude is instelbaar van 0,1 tot 3,0V. Dit stelt je in staat diverse circuitomstandigheden te simuleren en responses te testen.

Intelligente Anti-Burn Bescherming

Een cruciaal veiligheidskenmerk is de intelligente Anti-Burn functie. Deze beschermt het ingangscircuit tegen beschadiging wanneer meetprobes onjuist zijn aangesloten. Dit is vooral waardevol voor minder ervaren gebruikers of in drukke werkplaatsomgevingen waar fouten kunnen gebeuren. Dit intelligent beveiligingssysteem voorkomt dure reparaties en verhoogt de algehele veiligheid.

Helder TFT Kleurenscherm

Het 2,8-inch TFT-kleurenscherm biedt heldere, gemakkelijk leesbare data en grafieken. De helderheid is regelbaar voor comfortabel kijken in verschillende lichtomstandigheden. De gebruikersinterface ondersteunt acht talen (Chinees, Engels, Duits, Portugees, Japans, Spaans, Koreaans en Russisch), waardoor het apparaat globaal toegankelijk is.

Gebruiksvriendelijk Besturingsontwerp

Het bedieningspaneel is ontworpen voor snelle toegang tot belangrijke functies zoals automatische modus, pauze en moduswissel. De interface is intuitief en logisch, zelfs voor gebruikers die nieuw zijn met oscilloscopen. Ondanks alle geavanceerde functies, blijft het apparaat eenvoudig in gebruik.

USB-C Connectiviteit en Gegevensoverdracht

De oscilloscoop beschikt over een USB-C-poort voor laden en gegevensoverdracht. De mogelijkheid golfvormen naar een computer te exporteren faciliteert verdere analyse, documentatie en archivering van meetresultaten. Dit is onmisbaar voor professionele rapportage en langetermijnbijhouden van testgegevens.

Duurzame Lithium-ion Batterij

De ingebouwde 1.500 mAh lithium-ion batterij (3,7V) zorgt voor langdurige werking zonder stroomkabel. De automatische slaapstand verlengt de werkingstijd tussen oplaadingen aanzienlijk. Het USB-C-laadsysteem is universeel en snel.

Compact en Draagbaar Ontwerp

Met afmetingen van ongeveer 90 x 142 x 27,5 millimeter en een gewicht van slechts 186 gram is de DSO-TC4 uitermate draagbaar. Dit past gemakkelijk in een gereedschapskist, rugzak of zak. De compactheid maakt het ideal voor veldwerk, service-aanroepen en mobiele diagnostiek.

Volledig Accessoirepakket

De DSO-TC4 wordt geleverd met alles wat je nodig hebt: oscilloscoop, P1600-probe, krokodillenklemmen, 3 testhaakjes, gebruikershandleiding en USB-C-oplaadkabel met adapter. Dit complete pakket stelt je in staat onmiddellijk professioneel werk te verrichten.

Toepassingen in Diverse Sectoren

De DSO-TC4 is geschikt voor talloze toepassingen. Elektronicatechnici gebruiken het voor circuitdiagnose en reparatie. Hobbyisten inzetten het voor projectontwikkeling en debugging. Onderwijs en trainingsinstellingen gebruiken het voor praktische lessen. Service-bedrijven vertrouwen erop voor snelle diagnostiek van defecte apparaten. Onderzoekers gebruiken het voor signaalanalysis. Automechanicians gebruiken het voor elektronische systeemdiagnose. Elektriciens gebruiken het voor signaaltesting.

---

Specificaties
