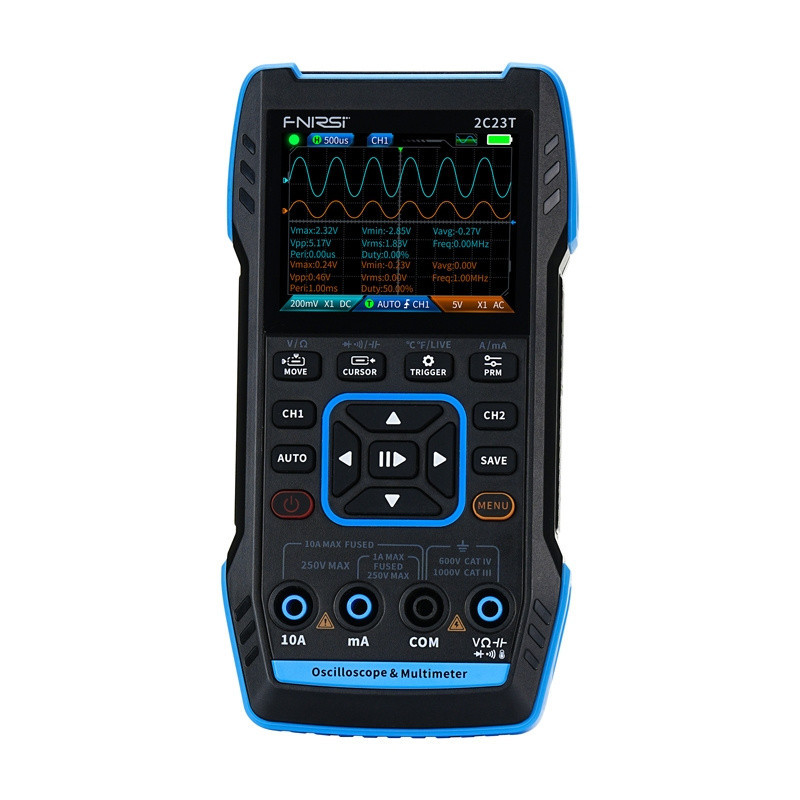

FNIRSI 2C23T 3-in-1 Mini Oscilloscoop – Compact, krachtig en ideaal voor elke elektronicus

De FNIRSI 2C23T is een uitgebreid meetinstrument dat drie onmisbare functies combineert in één compacte behuizing: een 10 MHz dual-channel oscilloscoop, een precisie-multimeter en een signaalgenerator. Dankzij het lichte ontwerp, de intuïtieve bediening en de professionele functionaliteit is dit apparaat perfect voor zowel hobbyisten als engineers die een draagbaar maar uiterst nauwkeurig meetsysteem zoeken.

Met een helder 2.8” HD-kleurenscherm (320 × 240 px), automatische instellingen en een krachtige hardware-architectuur (FPGA + ADC + MCU) levert de FNIRSI 2C23T vloeiende en gedetailleerde metingen. De geïntegreerde 3000 mAh lithium-accu biedt tot 8 uur gebruik, waardoor het apparaat ideaal is voor werkzaamheden op locatie of in de werkplaats.

Professionele 10 MHz oscilloscoop met twee onafhankelijke kanalen

De FNIRSI 2C23T beschikt over een dual-channel oscilloscoop met 50 MS/s sampling rate en een 10 MHz analoge bandbreedte. Dankzij de efficiënte signaalverwerking worden ook snelle veranderende signalen nauwkeurig weergegeven.
Functies zoals Auto Set, single/normal/auto triggers, AC/DC-koppeling en opslaan van golfvormscreenshots maken het analyseren van circuits eenvoudig en betrouwbaar.

De oscilloscoop ondersteunt YT- en scroll-modus en kan opgeslagen golfvormen exporteren voor verdere analyse op de computer.

Multimeter met brede meetfuncties en True RMS

De ingebouwde multimeter ondersteunt onder andere:

• AC/DC spanning (AC tot 750V, DC tot 1000V)

• Stroommetingen

• Weerstand

• Capaciteit

• Diode­test

• Continuïteitstest

• Faselijn- en nuldraadherkenning

De True RMS functionaliteit en automatische bereikselectie zorgen voor nauwkeurige en gebruiksvriendelijke meetresultaten. De keramische beveiligingszekeringen bieden bescherming tegen overbelasting, waardoor het apparaat veilig en duurzaam in gebruik is.

Betrouwbare signaalgenerator voor test- en diagnosewerk

De ingebouwde generator levert 7 verschillende golfvormen – waaronder sinus, blok, driehoek, volledige golf, halve golf, ruis en DC.
Met een frequentiebereik van 1 Hz tot 2 MHz en een amplitude van 0.1 tot 3.3 V is dit instrument ideaal voor experimenteren met schakelingen, calibraties en foutdiagnose.

De duty-cycle van 0–100% biedt extra flexibiliteit bij het testen van PWM-gestuurde circuits en digitale signalen.

Duurzaam ontwerp en gebruiksgemak

De FNIRSI 2C23T is gebouwd voor intensief gebruik. De stevige ABS-behuizing met silicone bumper beschermt tegen val- en stootschade, terwijl de vergulde PCB uitstekende betrouwbaarheid garandeert.
Dankzij het slanke profiel van slechts 3 cm, de uitklapbare standaard en de comfortabele silicone knoppen is het apparaat bijzonder geschikt voor dagelijks gebruik.

Ondersteuning voor vijf talen en software-updates vergroten de praktische inzetbaarheid, zowel voor professionals als hobbyisten.

Specificaties — FNIRSI 2C23T

Algemeen

• Merk: FNIRSI

• Model: 2C23T

• Scherm: 2.8" HD kleurendisplay

• Resolutie: 320 × 240 px

• Voeding: USB-C (5V/1A)

• Accu: 3000 mAh lithium

• Standby tijd: 6 uur

• Functies: Oscilloscoop, signaalgenerator, multimeter

• Talen: EN, RU, PT, JP, DE

• Afmetingen: 167 × 89 × 35 mm

• Gewicht: 300 g

Oscilloscoop

• Kanalen: 2

• Sampling rate: 50 MS/s

• Analoge bandbreedte: 10 MHz

• Geheugen: 32 KB

• Input impedance: 1 MΩ

• Tijdschaal: 50 ns/div – 10 s/div

• Verticale gevoeligheid: 20 mV/div – 10 V/div

• Max. ingangsspanning: 400 V

• Triggers: Auto, normaal, single

• Trigger type: Rising & falling edge

• Weergavemodi: YT / Scroll

• Koppeling: AC/DC

• Screenshot opslag: Ja

• Golfvorm naar PC: Ja

Signaalgenerator

• Kanalen: 1

• Frequentiebereik: 1 Hz – 2 MHz

• Amplitude: 0.1 – 3.3 V

• Golfvormen: Sinus, rechthoek, driehoek, volledige golf, halve golf, ruis, DC

• Duty-cycle: 0–100%

Multimeter

• Meet AC/DC spanning tot 750 / 1000 V

• Weerstand, capaciteit, stroom, diode, continuïteit

• True RMS

• Automatische bereikselectie

• Brandbeveiliging dankzij keramische zekeringen

• Gegevens vasthouden op het scherm
