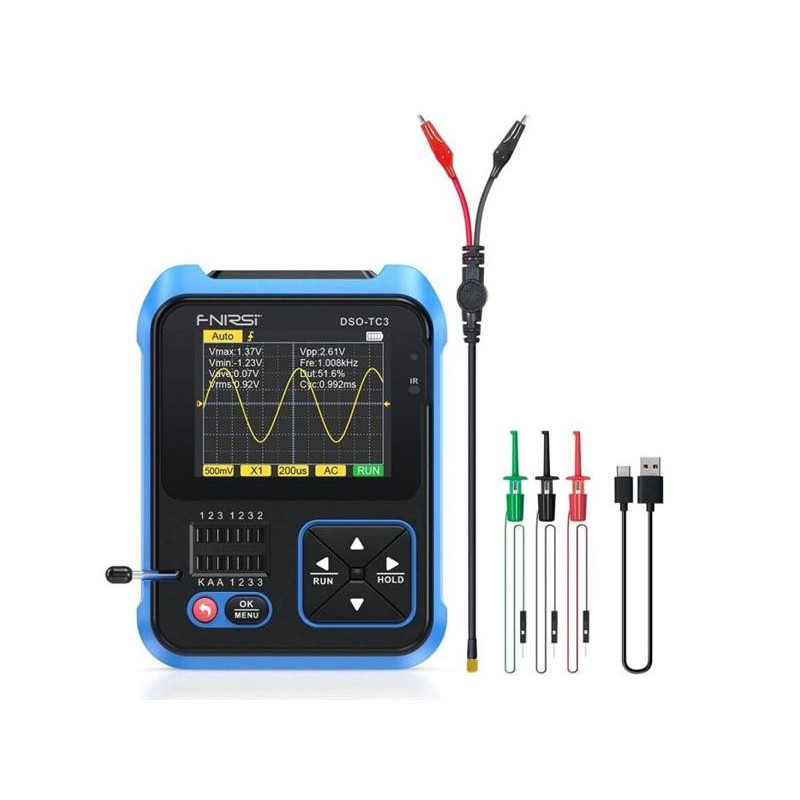

FNIRSI DSO-TC3 3-in-1 Mini Oscilloscoop – 500kHz, Componententester en Signaalgenerator

Dankzij de real-time sampling rate van 10MSa/s en een bandbreedte van 500kHz kan de DSO-TC3 betrouwbare golfvormen weergeven voor een groot aantal toepassingen, zoals het testen van voedingen, microcontroller-projecten, sensoren en analoge elektronica. Het apparaat is ontworpen met gebruiksgemak in gedachten en beschikt over een AUTO-meetfunctie waarmee golfvormen automatisch worden ingesteld en weergegeven zonder complexe configuratie.

Compacte Handheld Oscilloscoop voor Elektronica Analyse

De ingebouwde digitale oscilloscoop maakt het mogelijk om elektrische signalen in real-time te analyseren. Dankzij de combinatie van een duidelijke 2,4-inch kleurendisplay en automatische meetfuncties kunnen gebruikers snel inzicht krijgen in signaalvormen, frequenties en spanningen.

De oscilloscoop ondersteunt zowel periodieke analoge signalen als aperiodische digitale signalen, waardoor hij geschikt is voor diverse meettaken in elektronica-ontwikkeling en reparatie.

Belangrijkste oscilloscoop functies

• Real-time sampling rate: 10MSa/s

• Analoge bandbreedte: 500kHz

• Verticale gevoeligheid: 10mV – 10V (x1)

• Horizontale tijdbasis: 1µs – 10s

• Ingangsimpedantie: 1MΩ

• Testspanningsbereik: tot 400V

• Trigger modes: Auto / Normal / Single

• Trigger types: Rising edge / Falling edge

• Waveform hold en automatische metingen

Met deze functies kan de DSO-TC3 bijvoorbeeld worden gebruikt voor:

• Analyse van PWM-signalen

• Diagnose van voedingsrimpel

• Testen van microcontroller-signalen

• Metingen aan sensoruitgangen

• Analyse van audio- en lage frequentiesignalen

Automatische Componententester voor Elektronica Diagnose

Naast de oscilloscoop beschikt de DSO-TC3 over een uitgebreide componententester. Deze functie herkent automatisch verschillende elektronische componenten en toont belangrijke parameters direct op het scherm.

Dit bespaart tijd bij het identificeren van onbekende componenten en bij het controleren van onderdelen tijdens reparaties of prototyping.

Ondersteunde componenten

De tester kan onder andere automatisch herkennen en meten:

• NPN en PNP transistors

• MOSFET, JFET en IGBT

• Diodes en dubbele diodes

• Thyristors (SCR)

• TRIAC’s

• Weerstanden

• Condensatoren

• Inductoren

Meetbereiken componententester

• Transistor gain (ß): 10 – 600

• Diode forward voltage: < 4.5V

• Zenerdiodes: 0.01 – 32V

• Capaciteit: 25pF – 100mF

• Weerstand: 0.01Ω – 50MΩ

• Inductantie: 10µH – 1000mH

• Batterijtest: 0.1 – 4.5V

• Ingangsspanning: 0 – 40V

Daarnaast ondersteunt de DSO-TC3 ook sensor- en protocolmetingen, zoals:

• DS18B20 temperatuur sensor: 0 – 85°C

• DHT11 temperatuur/vochtigheid: 0 – 60°C / 5 – 95% RH

• IR afstandsbediening decodering: NEC protocol

Deze uitgebreide mogelijkheden maken het instrument bijzonder nuttig bij reparatie van elektronica, Arduino-projecten en componentanalyse.

Ingebouwde Signaalgenerator voor Test- en Ontwikkelwerk

De functie-generator in de FNIRSI DSO-TC3 maakt het mogelijk om verschillende testsignalen te genereren voor het testen van circuits en modules. Dit is ideaal voor het controleren van versterkers, filters, sensoren en digitale schakelingen.

Beschikbare golfvormen

• Sinusgolf

• Blokgolf

• Puls

• Driehoekgolf

• Zaagtand (ramp)

• DC-signaal

Instelbare parameters

• Frequentie: 1Hz – 100kHz

• Uitgangsspanning: 0 – 3.3V

• Duty cycle: 0 – 100% (bij puls en ramp)

Door deze functies kan het apparaat dienen als een compacte signaalbron voor laboratoriumtests of onderwijsdoeleinden.

Draagbaar Ontwerp met Kleuren TFT Display

De DSO-TC3 is ontworpen als handheld meetinstrument dat gemakkelijk mee te nemen is naar werkplaats, laboratorium of service-locatie. Het heldere 2,4-inch TFT-kleurenscherm (320 × 240 pixels) zorgt voor een duidelijke weergave van golfvormen en meetgegevens.

Fysieke kenmerken

• Display: 2.4 inch TFT kleurenscherm

• Resolutie: 320 × 240 pixels

• Batterij: 3000mAh oplaadbare accu

• Opladen: USB-C

• Afmetingen: ca. 150 × 70 × 30 mm

• Gewicht: ca. 200 gram

Dankzij de geïntegreerde batterij kan het apparaat langdurig mobiel worden gebruikt zonder externe voeding.

Ideaal voor Hobbyisten, Studenten en Reparateurs

Door de combinatie van oscilloscoop, componententester en signaalgenerator in één apparaat is de FNIRSI DSO-TC3 een uiterst praktische oplossing voor uiteenlopende toepassingen:

• Elektronica reparatie

• Arduino en microcontroller projecten

• Onderwijs en elektronica-training

• Diagnose van printplaten

• Sensor- en signaalanalyse

• Testen van analoge en digitale schakelingen

Voor hobbyisten en technici die een betaalbare en draagbare oscilloscoop met extra functies zoeken, biedt de DSO-TC3 een zeer compleet meetinstrument.

Inhoud van de verpakking

• FNIRSI DSO-TC3 3-in-1 meetinstrument

• 3 × testhaak

• USB-C oplaadkabel

• Handleiding

Let op:
De P6100 oscilloscoopprobe met MCX-connector wordt niet standaard meegeleverd en dient apart te worden aangeschaft.
