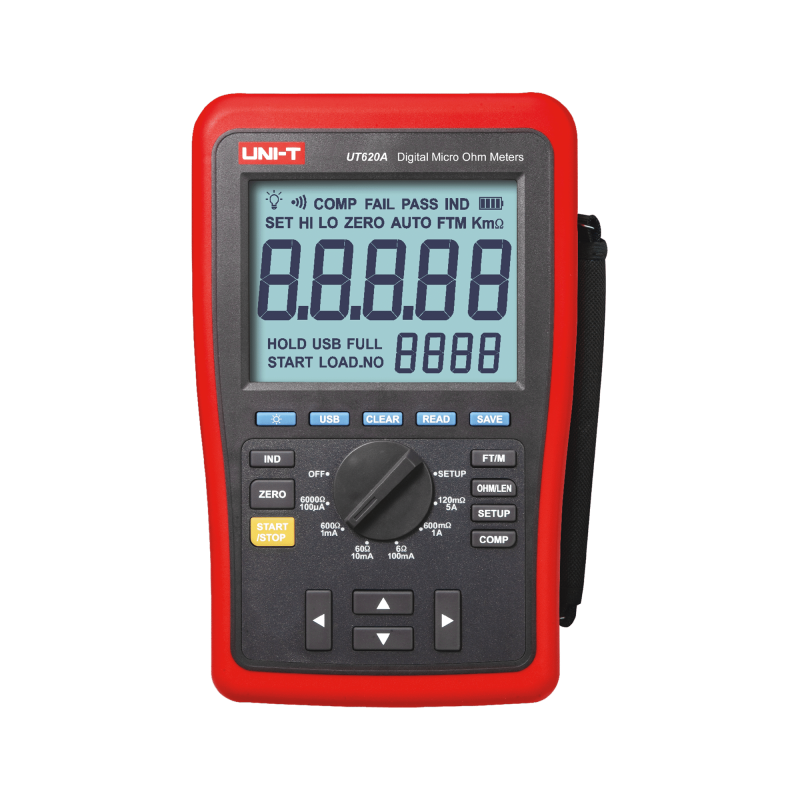

UNI-T UT620A Micro Ohm Meter – Precisie Vierdraads Lage Weerstandsmeter

De UNI-T UT620A Micro Ohm Meter is een professioneel meetinstrument voor het zeer nauwkeurig meten van lage weerstanden. Dankzij de vierdraads Kelvin meetmethode kan dit instrument extreem kleine weerstandwaarden detecteren met een resolutie tot 10 micro-ohm (µΩ). Hierdoor is de meter ideaal voor toepassingen waarbij zelfs minimale verschillen in weerstand belangrijk zijn, zoals bij het testen van kabels, elektrische verbindingen, motorwikkelingen en lasverbindingen.

De UT620A wordt veel gebruikt in laboratoria, industriële kwaliteitscontrole, onderhoudswerkplaatsen en elektronische diagnose, waar betrouwbare en reproduceerbare meetresultaten essentieel zijn.

Vierdraads Kelvin meting voor maximale nauwkeurigheid

De UT620A maakt gebruik van een 4-draads meetmethode, ook wel bekend als Kelvin-meting. Bij deze methode worden de stroom- en meetdraden gescheiden, waardoor de invloed van kabel- en contactweerstand wordt geëlimineerd. Dit resulteert in veel nauwkeurigere metingen dan bij standaard tweedraads weerstandmetingen.

Dankzij deze techniek kan het instrument zeer kleine weerstanden meten, zoals:

• overgangsweerstand van elektrische contacten

• weerstand van kabels en geleiders

• motor- en transformatorwikkelingen

• busbars in verdeelkasten

• lasverbindingen en soldeerpunten

Met een minimale resolutie van 10 µΩ kan de UT620A zelfs de kleinste afwijkingen detecteren.

Breed meetbereik voor veelzijdige toepassingen

De UNI-T UT620A beschikt over zes meetbereiken, waardoor zowel zeer lage als hogere weerstanden nauwkeurig kunnen worden gemeten.

Meetbereiken:

• 120 mΩ

• 600 mΩ

• 6 Ω

• 60 Ω

• 600 Ω

• 6 kΩ

Met een maximale displaywaarde van 60000 counts biedt het instrument een zeer gedetailleerde en nauwkeurige weergave van meetresultaten.

Meting van kabellengte en vergelijkingsfunctie

Een praktische extra functie van de UT620A is de mogelijkheid om de lengte van een kabel te berekenen. Dit is bijzonder handig bij het diagnosticeren van elektrische installaties of het opsporen van beschadigingen in bekabeling.

Daarnaast beschikt het apparaat over een vergelijkingsfunctie met instelbare boven- en ondergrenzen. Wanneer een gemeten waarde buiten deze ingestelde grenzen valt, geeft het apparaat een waarschuwing. Hierdoor kan snel worden gecontroleerd of componenten voldoen aan vooraf ingestelde specificaties.

Groot LCD-scherm met duidelijke weergave

De UT620A is voorzien van een groot LCD-display van 116 × 87,5 mm, waardoor meetwaarden duidelijk en gemakkelijk afleesbaar zijn. Het scherm beschikt bovendien over achtergrondverlichting, zodat het instrument ook goed bruikbaar is in minder goed verlichte werkomgevingen.

Extra displayfuncties zijn onder andere:

• Data Hold functie

• relatieve meting (REL)

• nulstelling (zeroing)

• batterij-indicator

Geheugen voor meetgegevens en USB-verbinding

Voor analyse en documentatie kan de UT620A tot 1000 meetwaarden opslaan in het interne geheugen. Via de USB-interface kunnen meetgegevens eenvoudig worden overgezet naar een computer voor verdere analyse of rapportage.

De USB-interface ondersteunt tweerichtings datacommunicatie, waardoor gegevens efficiënt kunnen worden beheerd en opgeslagen.

Robuust ontwerp met krachtige lithiumbatterij

De UNI-T UT620A is ontworpen voor intensief gebruik in industriële omgevingen. Het instrument wordt gevoed door een 7,4 V lithiumbatterij met een capaciteit van 4000 mAh, waardoor langdurig gebruik mogelijk is zonder frequent opladen.

De stevige behuizing en ergonomische vormgeving maken het instrument geschikt voor zowel werkplaatsgebruik als veldmetingen.

Belangrijkste toepassingen

De UNI-T UT620A micro-ohm meter is ideaal voor:

• meting van kabelweerstand

• controle van elektrische verbindingen

• inspectie van busbars in verdeelkasten

• testen van motorwikkelingen

• meting van transformatorwikkelingen

• controle van laspunten en soldeerverbindingen

• kwaliteitscontrole in productieprocessen

• diagnose van elektrische installaties

Technische specificaties

Minimale resolutie: 10 µΩ

Meetbereiken weerstand:
120 mΩ / 600 mΩ / 6 Ω / 60 Ω / 600 Ω / 6 kΩ

Nauwkeurigheid: ±(0,25% + 25)

Maximale displaywaarde: 60000 counts

Meetmethode: vierdraads Kelvin meting

Kabellengte meting: ja (m / ft)

Vergelijkingsfunctie: ja, met boven- en ondergrens alarm

Geheugen: 1000 meetwaarden

Data-overdracht: USB naar PC

Extra functies:

• relatieve meting

• nulstelling

• data hold

• LCD achtergrondverlichting

• lage batterij-indicator

Voeding: lithium batterij 7,4 V – 4000 mAh

Displaygrootte: 116 × 87,5 mm

Afmetingen: 268 × 168 × 60 mm

Gewicht: 1,5 kg
