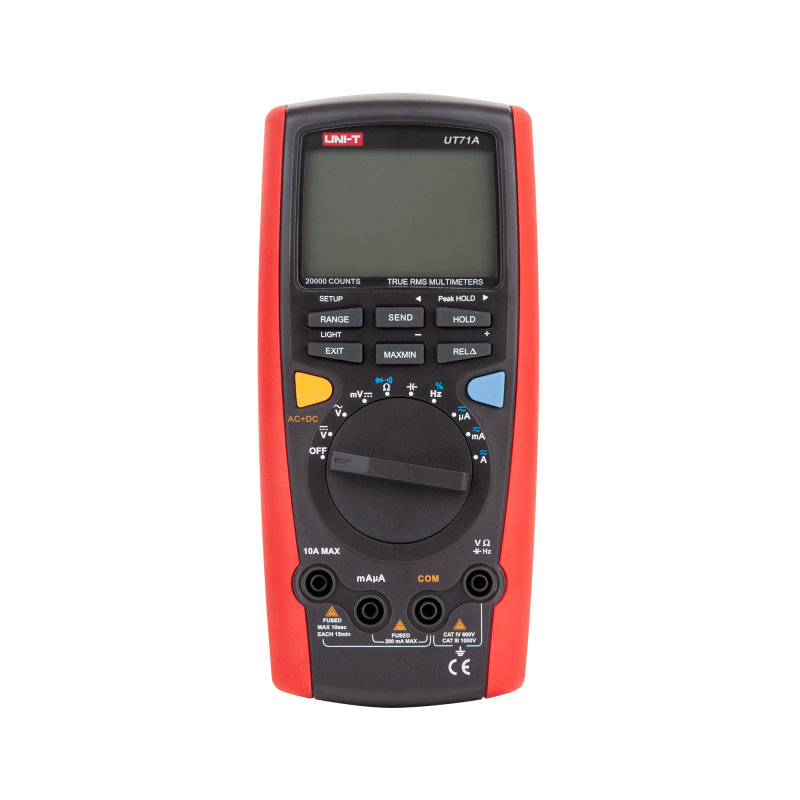

UNI-T UT71A Digitale Multimeter – Professionele True RMS Multimeter met 20000 Counts

De UNI-T UT71A digitale multimeter is een geavanceerd en nauwkeurig meetinstrument dat ontworpen is voor professionele elektriciens, elektronica-technici en servicemonteurs. Dankzij de brede meetmogelijkheden, hoge nauwkeurigheid en uitgebreide analysefuncties is deze multimeter bijzonder geschikt voor zowel onderhoudswerkzaamheden als laboratoriumgebruik.

Met ondersteuning voor metingen tot 1000 V AC/DC, stroommetingen tot 10 A, frequentiemetingen tot 200 MHz en capaciteitsmetingen tot 20 mF, biedt de UT71A een complete oplossing voor complexe elektrische en elektronische metingen.

Nauwkeurige spannings- en stroommetingen

De UNI-T UT71A biedt zeer nauwkeurige metingen voor zowel gelijk- als wisselspanning. De meter ondersteunt een breed spanningsbereik tot 1000 volt, waardoor hij geschikt is voor zowel elektronische circuits als elektrische installaties.

Meetbereiken spanning:

DC spanning:
200 mV / 2 V / 20 V / 200 V / 1000 V
Nauwkeurigheid: ±(0,1% + 8)

AC spanning:
2 V / 20 V / 200 V / 1000 V
Nauwkeurigheid: ±(0,8% + 40)

Daarnaast ondersteunt de multimeter stroommetingen tot 10 ampère, zowel voor AC als DC.

DC stroom:
200 µA / 2000 µA / 20 mA / 200 mA / 10 A
Nauwkeurigheid: ±(0,2% + 20)

AC stroom:
200 µA / 2000 µA / 20 mA / 200 mA / 10 A
Nauwkeurigheid: ±(1% + 15)

True RMS meting voor nauwkeurige signaalanalyse

De UT71A beschikt over True RMS technologie, waardoor ook vervormde of niet-sinusvormige signalen correct kunnen worden gemeten. Dit is bijzonder belangrijk bij moderne elektronische apparatuur zoals schakelende voedingen, frequentieregelaars en industriële elektronica.

Meten van weerstand, capaciteit en frequentie

Naast spannings- en stroommetingen ondersteunt de multimeter een breed scala aan aanvullende metingen, waardoor het instrument zeer veelzijdig inzetbaar is.

Weerstand:

200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ / 20 MΩ
Nauwkeurigheid: ±(0,5% + 20)

Capaciteit:

20 nF / 200 nF / 2 µF / 20 µF / 200 µF / 2 mF / 20 mF
Nauwkeurigheid: ±(1,5% + 20)

Frequentie:

20 Hz / 200 Hz / 2 kHz / 20 kHz / 200 kHz / 2 MHz / 20 MHz / 200 MHz
Nauwkeurigheid: ±(0,1% + 15)

Daarnaast ondersteunt de UT71A ook:

• duty cycle meting (10–90%)

• diodetest

• continuïteitstest met zoemer

Geavanceerde analyse- en meetfuncties

De UNI-T UT71A beschikt over diverse professionele functies die uitgebreide analyse van meetwaarden mogelijk maken.

Belangrijke functies:

• True RMS meting

• AC + DC meting

• Peak Hold (piekwaarde opslag)

• MAX/MIN registratie

• relatieve meting (REL)

• Data Hold (laatste waarde vastzetten)

• analoge bargraf voor snelle signaalvisualisatie

• automatische en handmatige bereikselectie

• automatische uitschakeling

• batterij-indicator

Met deze functies kunnen veranderingen in signalen nauwkeurig worden gevolgd en geanalyseerd.

Groot LCD display met meerdere meetvelden

De multimeter beschikt over een groot LCD-display van 73 × 50 mm met achtergrondverlichting. Het scherm ondersteunt een hoofdweergave en twee aanvullende displays, waardoor meerdere meetwaarden tegelijk kunnen worden weergegeven.

Daarnaast beschikt het instrument over een analoge bargraf, die vooral handig is bij het observeren van snel veranderende signalen.

De maximale displaywaarde bedraagt 20000 counts, wat zorgt voor een zeer gedetailleerde weergave van meetresultaten.

Data-overdracht via optische interface

Voor documentatie en analyse kan de UT71A meetgegevens overdragen naar een computer via een optische interface met USB-verbinding. Hierdoor kunnen meetresultaten eenvoudig worden opgeslagen of verwerkt in rapportages en analyses.

Robuust ontwerp voor professioneel gebruik

De UNI-T UT71A is ontworpen voor intensief gebruik in werkplaatsen en technische omgevingen. Het apparaat wordt gevoed door een 9 V batterij (6F22) en beschikt over een robuuste behuizing.

Met een gewicht van 384 gram en compacte afmetingen ligt het instrument comfortabel in de hand en is het gemakkelijk mee te nemen.

Inhoud van de verpakking

UNI-T UT71A digitale multimeter
Meetkabels
USB datakabel
Beschermende draagtas
9V batterij

Belangrijkste toepassingen

De UNI-T UT71A multimeter is geschikt voor:

• diagnose van elektrische installaties

• onderhoud van industriële apparatuur

• elektronica reparatie en ontwikkeling

• frequentie- en signaalanalyse

• testen van elektronische componenten

• laboratorium- en servicewerk

Technische specificaties

DC spanning: 200 mV – 1000 V ±(0,1% + 8)

AC spanning: 2 V – 1000 V ±(0,8% + 40)

DC stroom: 200 µA – 10 A ±(0,2% + 20)

AC stroom: 200 µA – 10 A ±(1% + 15)

Weerstand: 200 Ω – 20 MΩ ±(0,5% + 20)

Capaciteit: 20 nF – 20 mF ±(1,5% + 20)

Frequentie: 20 Hz – 200 MHz ±(0,1% + 15)

Duty cycle: 10 – 90 %

Maximale displaywaarde: 20000 counts

True RMS: ja

Analoge bargraf: ja

Data-overdracht: optische interface / USB

Display: LCD met achtergrondverlichting

Displaygrootte: 73 × 50 mm

Voeding: 9 V batterij (6F22)

Afmetingen: 200 × 93 × 40 mm

Gewicht: 384 g
