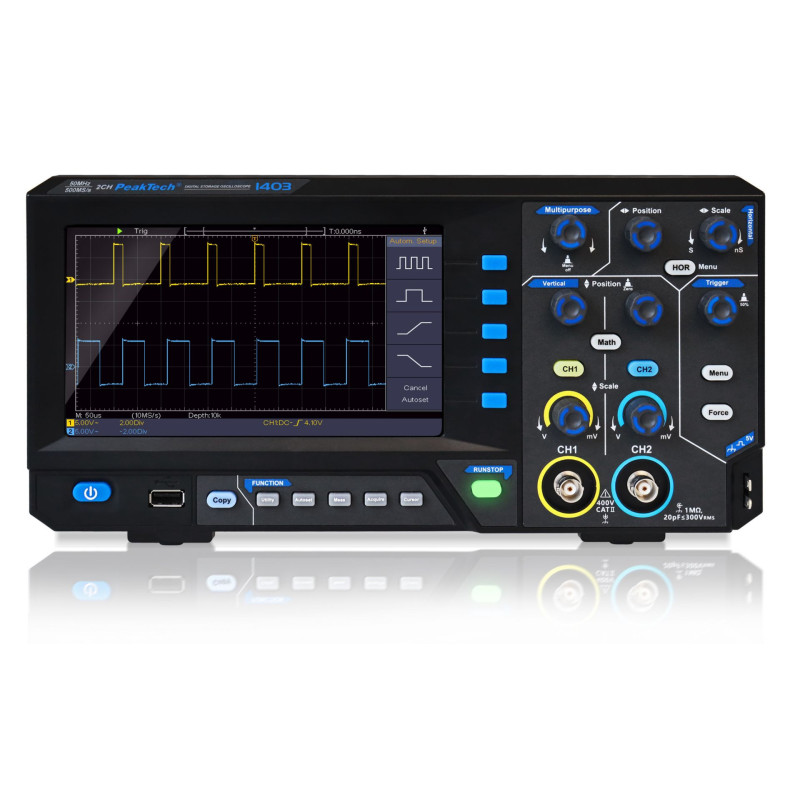

PeakTech 1403 Oscilloscoop – 2-Kanaals 50 MHz Digitale Storage Oscilloscoop

De PeakTech 1403 is een veelzijdige digitale storage-oscilloscoop met 2 kanalen en een analoge bandbreedte van 50 MHz, speciaal ontworpen voor onderwijs, hobby en lichte professionele toepassingen. Met een maximale samplingrate van 500 MS/s per kanaal en 250 MS/s bij gebruik van beide kanalen, biedt hij een uitstekende prijs/kwaliteitsverhouding zonder concessies te doen aan functionaliteit.

Belangrijkste Kenmerken

• Analoge bandbreedte: 50 MHz voor nauwkeurige signaalweergave

• Samplingrate: 500 MS/s (1 kanaal) en 250 MS/s (2 kanalen)

• Interne geheugen­diepte: 16 wavevormen intern, tot 10.000 punten per opname extern via USB

• Kleur-TFT scherm: 17,5 cm (7") resolutie 800×480 pixels voor helder beeld

• Meetfuncties: Autoset, Autoscale, FFT, Cursor-, XY- en zoom-modus voor uitgebreid signaalanalyse

• Gegevens­opslag: Intern of extern (TXT, CSV, BIN) met Windows-software voor opname, configuratie en screenshots

• Connectiviteit: USB-device voor realtime data­transmissie en USB-host voor externe opslag

• Veiligheid: EN 61010-1, CAT II 400 V certificering

• Stroomvoorziening: 110/240 V AC, 50/60 Hz

• Toebehoren: USB-kabel, software-cd, netkabel, probes en gebruikershandleiding

Gebruiksvriendelijke Bedieningsfuncties

De PeakTech 1403 beschikt over een Autoset-functie, waarmee frequentie, gevoeligheid en tijdbasis automatisch worden ingesteld voor directe weergave van golfvormen. Met Autoscale kunnen gebruikers de weergave verder verfijnen door handmatig of automatisch horizontale en verticale schalen aan te passen. Voor nauwkeurige analyse biedt de oscilloscoop digitale cursors, FFT-weergave en XY-modus, evenals een zoomfunctie om detailweergaven van de golfvorm te verkrijgen.

Opslag- en Data­beheer

Deze digitale storage-oscilloscoop slaat intern tot 16 wavevormen op en heeft een memory depth van 10.000 punten per opname. Via de USB-host kunnen gebruikers data extern opslaan op USB-sticks in TXT, CSV of BIN formaat, inclusief schermafbeeldingen en apparaatconfiguraties. De meegeleverde Windows-software maakt het inlezen, analyseren en exporteren van gemeten data mogelijk voor rapportage en educatieve doeleinden.

Helder Kleurendisplay

Het apparaat is uitgerust met een 17,5 cm (7") TFT-kleurendisplay met een resolutie van 800 × 480 pixels, wat zorgt voor scherpe en heldere weergave van spanningssignalen. De verticale schaal is instelbaar van 2 mV/div tot 5 V/div, en de horizontale tijdbasis loopt van 2 ns/div tot 1000 s/div, waardoor zowel ultrasnelle pulsen als langetermijnsignalen nauwkeurig kunnen worden gevisualiseerd.

Connectiviteit en Veiligheid

De PeakTech 1403 biedt een USB-device aansluiting voor realtime data-transmissie naar een PC en een USB-host voor externe opslag. Het apparaat is gecertificeerd volgens EN 61010-1 CAT II 400 V, wat veiligheid garandeert bij metingen in elektrische installaties.

Voeding en Accessoires

Voor stroomvoorziening gebruikt de oscilloscoop een 110/240 V AC netadapter (50/60 Hz). De leveringsomvang omvat probes, USB-kabel, software-cd, netkabel en een gebruikershandleiding, zodat het toestel direct operationeel is na uitpakken.
