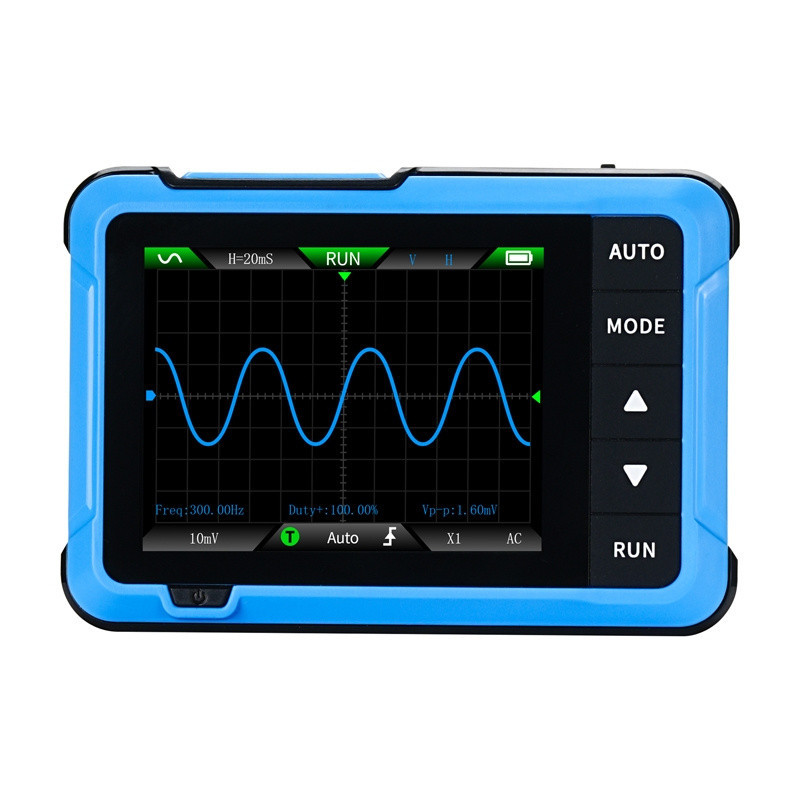

FNIRSI DSO510 – Compacte 2-in-1 Mini Oscilloscoop met 10 MHz Bandbreedte & Signaalgenerator

De FNIRSI DSO510 is een professionele 2-in-1 draagbare oscilloscoop en signaalgenerator, ontworpen voor ingenieurs, hobbyisten en elektrotechnici die een veelzijdig en ultra-compact meetinstrument nodig hebben. Ondanks zijn kleine formaat biedt het toestel een 10 MHz bandbreedte, een 48 MS/s sampling rate, 13 ingebouwde golfvormen en een reeks slimme functies die normaal enkel in grotere tafelinstrumenten te vinden zijn.

Dankzij de ingebouwde 1.000 mAh batterij, het lichte ontwerp en het inklapbare 90°-statief is de DSO510 perfect geschikt voor gebruik in het veld, onderweg, in een werkplaats of op school. Of je nu storingen analyseert, elektronische schakelingen test of lesmateriaal voorbereidt—de FNIRSI DSO510 levert betrouwbare metingen met indrukwekkende precisie.

Slimme functies voor maximale nauwkeurigheid

De FNIRSI DSO510 is uitgerust met meerdere intelligente analysetools die de signaaldetectie eenvoudiger en sneller maken:

• Automatisch afregelen (Auto Set) – één druk op de knop zorgt voor optimale instellingen

• Trigger level display – direct inzicht in de gekozen triggerdrempel

• 1 kHz referentie-kalibratiesignaal – ideaal voor snelle afstelling van probes

• Beelden opslaan & terugkijken – handig voor documentatie of later analyseren

• Overspanningsbeveiliging – extra bescherming tijdens foutieve metingen

• Firmware-updates via USB-C – toekomstbestendig systeem

Daarnaast biedt het toestel een instelbare nabeeld-functie (Afterglow: uit, 500 ms, 1 s, ∞) waarmee je snel-veranderende signalen soepel kunt volgen. Zo detecteer je tijdelijke storingen of transiënten die anders moeilijk zichtbaar zijn.

Geavanceerde golfvormanalyse

Met de uitgebreide analysemogelijkheden is de FNIRSI DSO510 ideaal voor het visualiseren van complexe signalen. Dankzij functies zoals:

• Stoppen van golfvormen

• Zoom-in / Zoom-out

• Horizontaal en verticaal verschuiven

• Duidelijke weergave tot 48 MS/s sampling

kun je zelfs subtiele interferenties, storingen of modulatiepatronen nauwkeurig in beeld brengen. De hoge verwerkingssnelheid maakt het apparaat perfect voor het detecteren van verborgen storingen in zowel analoge als digitale circuits.

13-golfvorm signaalgenerator (0–50 kHz)

De ingebouwde generator maakt de DSO510 een volwaardig 2-in-1 meetinstrument.

Ondersteunde functies:

• Frequentiebereik: 0–50 kHz

• Amplitude: 0.1–3 V

• Duty-cycle instelbaar van 0–100%

• 13 standaard golfvormen, waaronder:

  • sinus

  • blokgolf

  • driehoek

  • zaagtand

  • ruis

  • puls

  • diverse speciale vormen

Dit maakt de DSO510 ideaal voor het testen van filters, versterkers, digitale circuits, gevoelige sensoren en microcontroller-systemen.

Robuust, draagbaar & doordacht ontwerp

Ondanks zijn mini-formaat biedt de DSO510 een professionele bouwkwaliteit:

• Ultra-slank ontwerp – handig mee te nemen in jas-, broek- of gereedschapszak

• 90° inklapbare standaard – handsfree gebruik

• Hoge gevoeligheidsbediening – nauwkeurige bediening zonder vertraging

• 1.000 mAh lithium-ion batterij – lange gebruiksduur met automatische standby

• USB-C opladen & updates – moderne en veilige aansluiting

Het ergonomische ontwerp maakt hem ideaal voor technici die onderweg nauwkeurige metingen moeten uitvoeren.

Ideaal voor uiteenlopende toepassingen

De FNIRSI DSO510 is geschikt voor zowel professionele als educatieve toepassingen, zoals:

• Inspectie van 220 V-netspanningsgolven (met geschikte probe)

• Analyse van puls- en PWM-signalen

• Opsporen van ripple en ruis in voedingen

• Testen van microcontroller-output, zoals Arduino of ESP32

• Onderwijs in elektronica en signaalanalyse

• Foutdetectie in audio-, radio- en digitale schakelingen

Door zijn veelzijdigheid is de DSO510 perfect voor iedereen die compacte, maar krachtige meetapparatuur nodig heeft.

Technische Specificaties – FNIRSI DSO510

Oscilloscoop

• Bandbreedte: 10 MHz

• Samplingfrequentie: 48 MS/s

• Tijdsbasis: 50 ns – 20 s/div

• Trigger modes: Auto, Single, Normal

• Meetwaarden: 12 types

• Max. ingangsspanning: 400 V

• Afterglow functie: Uit / 500 ms / 1 s / Oneindig

• Opslaan van beelden: Ondersteund

• Trigger Level Display: Ondersteund

Signaalgenerator

• Frequentie: 0–50 kHz

• Amplitude: 0.1 – 3.0 V

• Duty-cycle: 0–100%

• Aantal golfvormen: 13

Algemeen

• Model: FNIRSI DSO510

• Batterij: 1.000 mAh Li-ion

• Aansluiting: USB-C (laden + updates)

• Kleur: Blauw

• Extra functies: Automatische afregeling, oscilloscoopkalibratie 1 kHz

• Afmetingen: Ultra-slank ontwerp

• Beveiliging: Overspannings- en burn-in bescherming

Meegeleverd

• Mini oscilloscoop FNIRSI DSO510

• Probe met krokodillenklem

• P6100 oscilloscoopprobe

• USB-C laadkabel

• Adapter

• Polsriem

• Gebruikershandleiding
