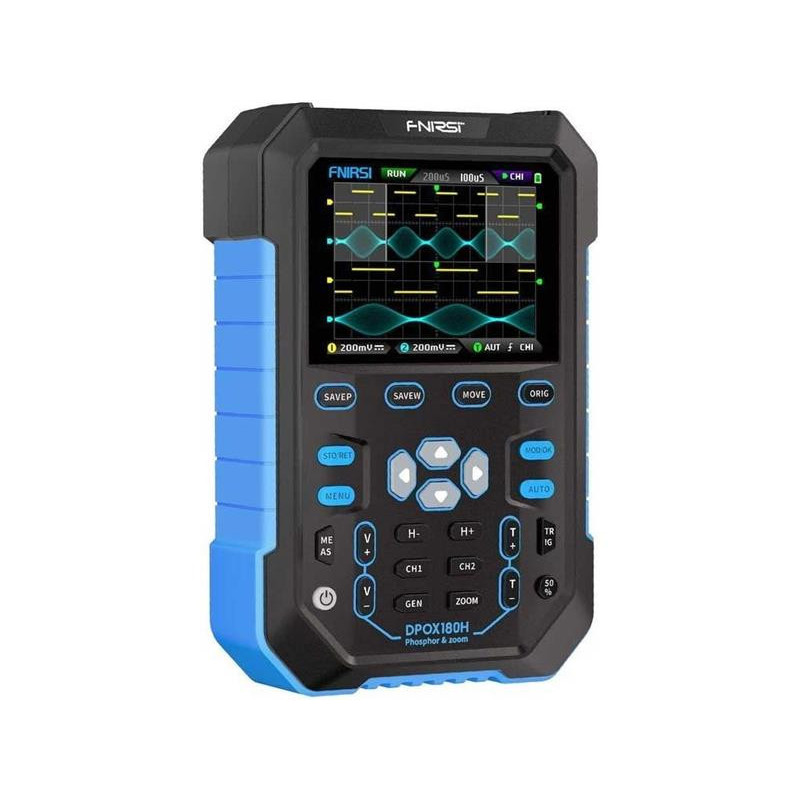

FNIRSI DPOX180H 2-in-1 Mini Oscilloscoop 180MHz met Signaalgenerator

De FNIRSI DPOX180H is een krachtige en compacte 2-kanaals digitale oscilloscoop met geïntegreerde signaalgenerator. Met een analoge bandbreedte van 180 MHz en een real-time sampling rate van 500 MSa/s biedt dit meetinstrument uitstekende prestaties voor zowel elektronica-ontwikkeling als diagnosewerk. Dankzij het draagbare ontwerp, de ingebouwde batterij en het heldere IPS-display is deze mini oscilloscoop geschikt voor gebruik in het laboratorium, de werkplaats of op locatie.

De DPOX180H combineert de functionaliteit van een professionele digitale oscilloscoop met een DDS signaalgenerator, waardoor gebruikers zowel signalen kunnen analyseren als genereren met één compact apparaat. Dit maakt het instrument ideaal voor elektronica-hobbyisten, technici, ontwikkelaars en studenten.

Krachtige digitale oscilloscoop met 180 MHz bandbreedte

De oscilloscoop beschikt over twee meetkanalen, waardoor het mogelijk is om gelijktijdig meerdere signalen te analyseren. Met een bandbreedte van 180 MHz en een sampling rate van 500 MSa/s kunnen snelle signalen nauwkeurig worden gemeten en weergegeven.

De snelle stijgtijd van slechts 2,5 ns zorgt ervoor dat ook snelle digitale signalen correct worden weergegeven. Hierdoor is het instrument geschikt voor analyse van onder andere microcontrollers, digitale interfaces, voedingen en analoge schakelingen.

Belangrijke oscilloscoopfuncties zijn onder andere:

• 2 meetkanalen voor gelijktijdige signaalanalyse

• Bandbreedte van 180 MHz

• Real-time sampling rate tot 500 MSa/s

• Verticale gevoeligheid van 50 mV/div tot 10 V/div

• Tijdbasis van 5 ns tot 50 s

• Horizontale schaal van 50 ns/div tot 50 s/div

• Meetbereik van 40 mV tot 80 V

Dankzij de AC/DC koppelingsopties kan zowel wissel- als gelijkspanning eenvoudig worden gemeten.

Geavanceerde trigger- en meetfuncties

De FNIRSI DPOX180H beschikt over verschillende triggeropties waarmee signalen stabiel en nauwkeurig kunnen worden weergegeven. De digitale triggerdetectie ondersteunt meerdere modi, zodat metingen onder uiteenlopende omstandigheden mogelijk zijn.

Beschikbare triggeropties:

• Auto mode

• Normal mode

• Single trigger

Daarnaast beschikt het apparaat over 12 automatische parametermeetfuncties, waardoor belangrijke signaaleigenschappen automatisch kunnen worden geanalyseerd. Denk hierbij aan parameters zoals frequentie, periode, amplitude en pulsbreedte.

Ingebouwde DDS signaalgenerator

Een belangrijk voordeel van de DPOX180H is de geïntegreerde DDS signaalgenerator. Hiermee kunnen diverse testsignalen worden gegenereerd voor het analyseren en testen van elektronische schakelingen.

De generator ondersteunt 14 verschillende signaalvormen, waardoor het instrument zeer flexibel inzetbaar is bij ontwikkel- en testwerk. Op het display worden belangrijke parameters zoals frequentie, tijd en amplitude duidelijk weergegeven.

Dit maakt het mogelijk om bijvoorbeeld:

• filters en versterkers te testen

• sensoren te analyseren

• digitale schakelingen te controleren

• audiocircuits te meten

Helder 2.8 inch IPS kleurendisplay

De oscilloscoop beschikt over een 2.8 inch IPS full-view display met een resolutie van 320 × 240 pixels. IPS-technologie zorgt voor brede kijkhoeken en een duidelijke weergave van golfvormen.

Het scherm ondersteunt verschillende handige functies, waaronder:

• waveform zoom

• automatische signaalinstelling

• X-Y weergavemodus

• screenshot opslag

De oscilloscoop kan tot 90 screenshots opslaan en 500 golfvormen registreren, wat handig is voor analyse en documentatie van metingen.

Draagbaar ontwerp met oplaadbare batterij

De FNIRSI DPOX180H is ontworpen als draagbaar meetinstrument en beschikt over een ingebouwde 4.2V / 3000mAh lithiumbatterij. Hierdoor kan het apparaat langdurig worden gebruikt zonder externe voeding.

De automatische uitschakelfunctie kan worden ingesteld tussen 5 minuten en 2 uur, wat helpt om energie te besparen tijdens mobiel gebruik.

Via de USB-aansluiting kan het apparaat worden opgeladen en kunnen firmware-updates worden uitgevoerd.

Inclusief probe en beschermende opbergcase

De oscilloscoop wordt geleverd met een P6100 oscilloscoopprobe met 10× verzwakker en een bandbreedte tot 100 MHz. Hiermee kunnen nauwkeurige metingen worden uitgevoerd.

Daarnaast wordt een beschermende opbergcase meegeleverd voor veilig transport en opslag van het instrument en de accessoires.

Belangrijkste toepassingen

De FNIRSI DPOX180H is geschikt voor uiteenlopende meet- en analysewerkzaamheden, zoals:

• diagnose van elektronische schakelingen

• analyse van microcontroller-signalen

• testen van voedingen en converters

• analyse van digitale interfaces

• testen van audio- en RF-signalen

• elektronica-ontwikkeling en prototyping

Dankzij de combinatie van oscilloscoop en signaalgenerator is het instrument een veelzijdige oplossing voor zowel professioneel gebruik als elektronica-hobbyisten.

Technische specificaties

Aantal kanalen: 2

Analoge bandbreedte: 180 MHz

Maximale real-time sampling rate: 500 MSa/s

Stijgtijd: 2.5 ns

Ingangsimpedantie: 1 MΩ, 18 pF

Koppeling: AC / DC

Verticale gevoeligheid: 50 mV/div – 10 V/div

Horizontale tijdbasis: 50 ns/div – 50 s/div

Tijdbasisbereik: 5 ns – 50 s

Tijdnauwkeurigheid: ±0.01%

Triggerdetectie: digitaal

Trigger modi: Auto / Normal / Single

Meetbereik: 40 mV – 80 V

Screenshot opslag: 90

Aantal opgeslagen signalen: 500

X-Y modus: ja

Zoomfunctie: ja

Automatische instelling: ja

Aantal automatische metingen: 12

Signaalgenerator: 14 signaalvormen

Display: 2.8 inch IPS LCD

Resolutie: 320 × 240

Connectiviteit: USB

Automatische uitschakeling: instelbaar (5 minuten – 2 uur)

Firmware update: ja

Batterij: geïntegreerde 3000 mAh lithium batterij

Inhoud van de verpakking

FNIRSI DPOX180H mini oscilloscoop
P6100 oscilloscoopprobe met 10× verzwakker (100 MHz)
Opberg- en transportcase
USB-kabel
Handleiding
