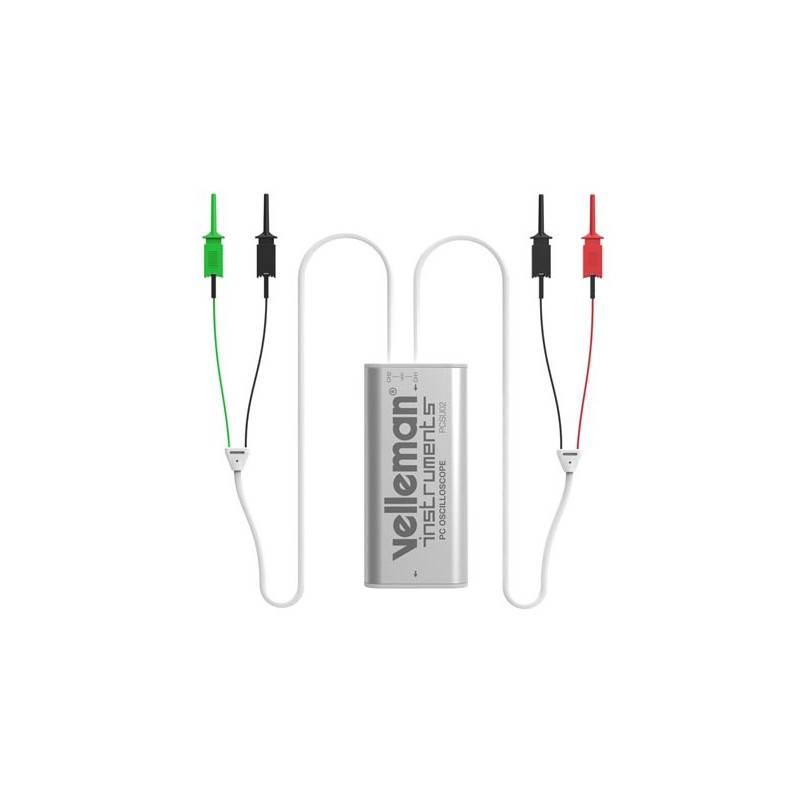

Velleman PCSU02 2-Kanaals Mini-oscilloscoop met USB – Ultiem Meetinstrument voor Elektronica Enthousiastelingen en Professionals

De Velleman PCSU02 is een compacte maar krachtige USB-oscilloscoop met twee kanalen, ontworpen om variabele elektrische signalen nauwkeurig te meten en te visualiseren op uw PC. Dankzij de combinatie van een gebruiksvriendelijke interface, uitgebreide meetopties en veelzijdige analyse-tools, is deze mini-oscilloscoop ideaal voor ontwerp, onderhoud, onderwijs en experimenten in zowel professionele als hobbyomgevingen.

Complete Meet- en Analysefunctionaliteit

1. Twee Kanalen voor Gelijktijdige Metingen

Met twee onafhankelijke ingangen kunt u bijvoorbeeld ingang- en uitgangssignalen van een versterker of filter gelijktijdig vergelijken. Dit maakt het eenvoudig om de werking van schakelingen te verifiëren, verschillen in fase en amplitude te analyseren en storingen op te sporen.

2. Hoge Bandbreedte en Bemonsteringsnelheid

De PCSU02 biedt een bandbreedte van DC tot 500 kHz per kanaal (±3 dB) en een bemonsteringsnelheid tot 2,5 MHz. Dankzij de 8-bit bemonsteringsresolutie worden complexe golfvormen en snelle transiënten gedetailleerd vastgelegd, zodat zelfs subtiele afwijkingen zichtbaar worden.

3. Geavanceerde Tijd- en Triggeropties

• Tijdbasis: Instelbaar van 10 μs/div tot 500 ms/div, voor zowel zeer snelle pulsen als langzame signaalvariaties.

• Pre-trigger en Post-trigger: Leg kritieke gebeurtenissen vast door voorgeschiedenis op te nemen, ideaal voor het analyseren van sporadische glitches.

• Automatische Timebase Calibration: Handhaaft nauwkeurige tijdbasisinstellingen, ongeacht temperatuur of USB-buffervariaties.

4. Spectrumanalyse via FFT

Met de ingebouwde FFT-module kunt u frequentiecomponenten van uw signaal onderzoeken. De PCSU02 biedt:

• Frequentiebereik van 0 Hz tot 125 kHz

• Resolutie tot 512 lijnen

• Displayopties voor amplitude in dBV, dBm of True RMS

5. Overgangsrecorder (Roll-modus)

Leg langzaam veranderende of zeer lange gebeurtenissen vast met een tijdschaal van 20 ms/div tot 2000 s/div, waarbij opnames continu worden bijgewerkt tot maximaal 9,4 μs per scherm. Perfect voor monitoring van continu processes, zoals temperatuur- of spanningsveranderingen over meerdere uren.

Intuïtieve Software en Gebruikersinterface

De meegeleverde Windows-software (compatibel met XP, Vista, 7, 8, 10) biedt een grafische weergave met:

• Duidelijke, aanpasbare kleuren voor elk kanaal

• Meetmarkeringen voor amplitude (p-p, RMS), frequentie en duty-cycle

• Automatische bereikselectie en kalibratie

• Schermopname en export van data in CSV-formaat voor verdere analyse in spreadsheets of gespecialiseerde tools

• Multi-display modus voor gelijktijdige live-weergave, spectrum-analyse en overgangsrecorder

Robuust en Draagbaar Ontwerp

• Afmetingen: 85 × 40 × 14 mm, gewicht slechts 80 g

• USB-gevoed, geen externe voeding nodig

• Inclusief USB-kabel en handleiding

• Stevige behuizing, geschikt voor veldwerk en laboratoriumomgevingen

Praktische Toepassingen

1. Ontwerp en Validatie van Schakelende Voedingen
   – Meet schakelfrequenties, overspanningspieken en rimpel, optimaliseer spoel- en condensatorwaarden.

2. Audio- en Signaalverwerking
   – Analyseer frequentierespons, vergelijk invoer- en uitvoersignalen van filters en versterkers.

3. Onderwijs en Training
   – Demonstraties van golfvormen, resonantie, amplitude-envelop en Fourier-analyse in colleges elektronica.

4. Automatisering en PLC-communicatie
   – Controleer digitale signalen (TTL, CMOS), detecteer jitter en signaalintegriteit op databuslijnen.

5. Hobby- en DIY-projecten
   – Arduino-, Raspberry Pi- en FPGA-projecten testen en afstellen door het meten van GPIO-pulsbreedtes en seriële dataframes.

Belangrijkste Kenmerken

• Compact formaat: Slechts 85 × 40 × 14 mm en 80 g; ideaal voor gebruik in werkplaats, lab of op locatie.

• USB-aansluiting: Directe voeding en datatransmissie via USB 1.1/2.0; geen externe adapter nodig.

• 2-kanaals meting: Gelijktijdige opname van twee signalen, bijvoorbeeld ingang en uitgang van een schakeling.

• Instelbare tijdsbasis en triggering: Tijdbasis van 10 µs tot 500 ms/div en pre-triggering voor het vastleggen van kritieke gebeurtenissen.

• Meetbereik en bandbreedte: DC tot 2 × 500 kHz bandbreedte, ingangsbereik 100 mV–5 V/div, maximale ingangsspanning 30 V (AC+DC).

• Geavanceerde meetfuncties: True RMS, dBV, dBm, piek-piek, frequentie- en breedtemetingen.

• Bemonstering: 2 × 1k monsters per opname, 50 Hz–2.5 MHz sample rate en historiek-functie.

• Spectrumanalyse: FFT met 512 lijnen resolutie over 0–125 Hz tot 125 kHz.

• Overgangsrecorder: Continue opname tot 9,4 µs/scherm, variabele tijdschaal 20 ms/div tot 2000 s/div.

• Automatische functies: Automatische bereikselectie en schermopslag van beelden en gegevens.

• Gebruiksvriendelijke software: Intuïtieve interface voor liveweergave, meetwaarden, markeringen en exportmogelijkheden.

Practische Toepassingen

De PCSU02 is geschikt voor talrijke toepassingen in zowel professionele als educatieve omgevingen:

• Ontwerpen en testen van analoge en digitale schakelingen.

• Onderhoud en foutopsporing van voedingen, motorbesturing en sensoruitgangen.

• Demonstraties en practica in opleidingen elektronica en elektrotechniek.

• Frequentieanalyse van audio- en RF-signalen met FFT-spectrumanalyse.

• Vastleggen van transiënten en pulsvormen in schakelingen met pre-triggering.

Technische Specificaties
