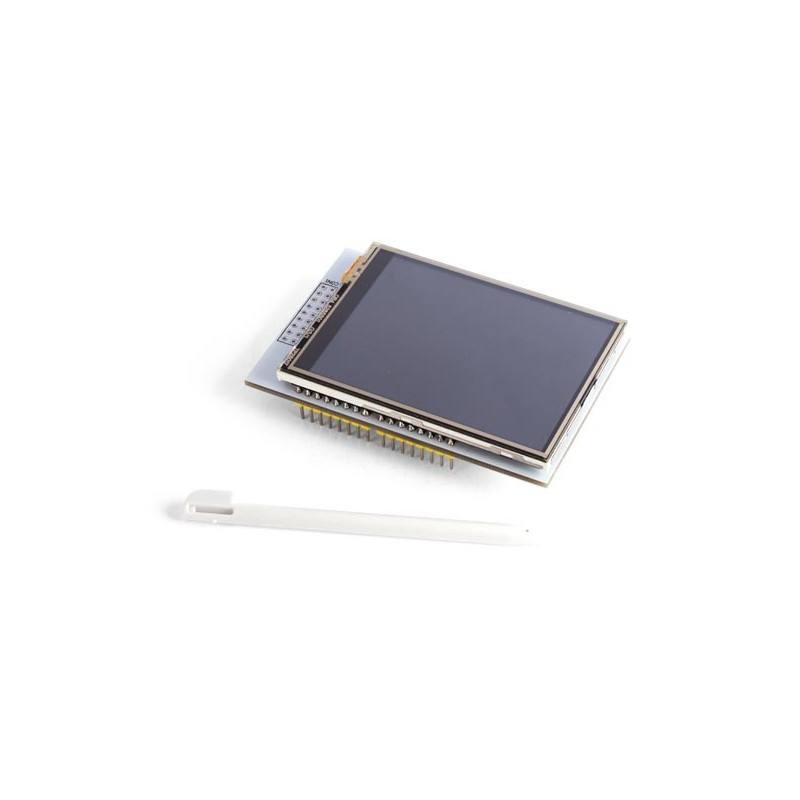

Whadda WPSH412 Touchscreen 2,8inch voor Arduino
€ 20,95
incl. BTW
Verzonden binnen 1 werkdag
Het Whadda WPSH412 shield koppelt een 2,8″ TFT-touchscreen (240 × 320 px, 262 K kleuren) en microSD-slot aan elke Arduino UNO/MEGA. De ILI9341-controller met RAM-buffer levert vloeiende graphics, terwijl het 4-draad resistieve touchpaneel nauwkeurige XY- en drukmetingen biedt. Via SPI lees je beelden of data rechtstreeks van een FAT16/FAT32-kaart tot 32 GB. Plug het shield op de headers, installeer de MCUFRIEND_kbv- en SD-library en je UI werkt in minuten. Ideaal voor dashboards, handhelds, datalogging en educatieve projecten; werkt van −40 °C tot +85 °C en weegt slechts 30 g.
Whadda WPSH412 2,8″ Touchscreen Shield voor Arduino UNO/MEGA
De Whadda WPSH412 voegt in één stap een helder 2,8-inch TFT-touchscreen en microSD-geheugen toe aan je Arduino-project. Het volledig voorgemonteerde shield klikt rechtstreeks op een UNO of MEGA en biedt een 240 × 320-pixel kleurendisplay met 262 K tinten. Dankzij de ILI9341-driver, RAM-buffering en een 4-draad resistief aanraakpaneel reageert het scherm snel op stylus- of vingerinput, terwijl de ingebouwde microSD-sleuf (FAT16/FAT32) grote hoeveelheden data, afbeeldingen of configuratiebestanden opslaat. Sluit de Arduino-SD- én MCUFRIEND_kbv-library aan, laad de voorbeeldsketch en je UI draait binnen tien minuten.
Belangrijkste functies
-
2,8″ TFT-kleurendisplay, 240 × 320 px, 262 000 kleuren
-
4-draad resistief touchscreen, aanraakdetectie XY + druk (Z)
-
ILI9341 V0.7 display-controller met RAM-buffer
-
MicroSD-kaartslot (FAT16/FAT32, tot 32 GB) op dezelfde SPI-bus
-
Volledig plug-and-play: geen kabels of solderen nodig
-
Compatibel met Arduino UNO, Mega 2560, Leonardo e.a. 5 V-boards
-
Voorbeeldcode voor graphics, touch en bitmap-weergave inbegrepen
Aansluitingen & integratie
-
SPI-pins (D11-D13) delen data met display én SD-slot
-
D10: TFT CS │ D9: LCD DC │ D8: LCD RST
-
D4 (optie): SD CS │ Analoge A0–A3: resistief touch XY
-
Voeding via Arduino-5 V, backlight met 4 witte LEDs
Typische toepassingen
-
Grafische gebruikersinterfaces - Datamonitor-dashboards
-
Menu-gestuurde domoticaprojecten - Educatieve demo-opstellingen
-
Dataloggers met lokale SD-opslag - DIY handheld-apparaten
Specificaties
| Kenmerk | Waarde / Detail |
|---|---|
| Actief schermformaat | 2,8 inch (57,6 × 43,2 mm) |
| Resolutie | 240 RGB (H) × 320 (V) pixels |
| Kleurdiepte | 18-bit (262 000 kleuren) |
| Displaycontroller | ILI9341 V0.7 |
| Touchscreen-type | 4-draad resistief |
| Interface display | 8/9/16/18-bit 8080 parallel + 3/4-lijn SPI |
| microSD-slot | Ja, FAT16/FAT32 ≤ 32 GB |
| Bedrijfstemperatuur | −40 °C … +85 °C |
| Voedingsspanning | 5 V via Arduino header |
| Afmetingen PCB | 69 × 50 mm (l × b) |
| Gewicht | ± 30 g |
| Compatibiliteit | Arduino UNO, MEGA 2560, Leonardo |
| Bibliotheken | MCUFRIEND_kbv, TouchScreen, SD |
| Montage | Shield-formaat, direct stapelbaar |
VLM-WPSH412
1 Item
Specifieke referenties
Nieuw
Geen reviews van klanten op dit moment.
Het Whadda WPSH412 shield koppelt een 2,8″ TFT-touchscreen (240 × 320 px, 262 K kleuren) en microSD-slot aan elke Arduino UNO/MEGA. De ILI9341-controller met RAM-buffer levert vloeiende graphics, terwijl het 4-draad resistieve touchpaneel nauwkeurige XY- en drukmetingen biedt. Via SPI lees je beelden of data rechtstreeks van een FAT16/FAT32-kaart tot 32 GB. Plug het shield op de headers, installeer de MCUFRIEND_kbv- en SD-library en je UI werkt in minuten. Ideaal voor dashboards, handhelds, datalogging en educatieve projecten; werkt van −40 °C tot +85 °C en weegt slechts 30 g.
