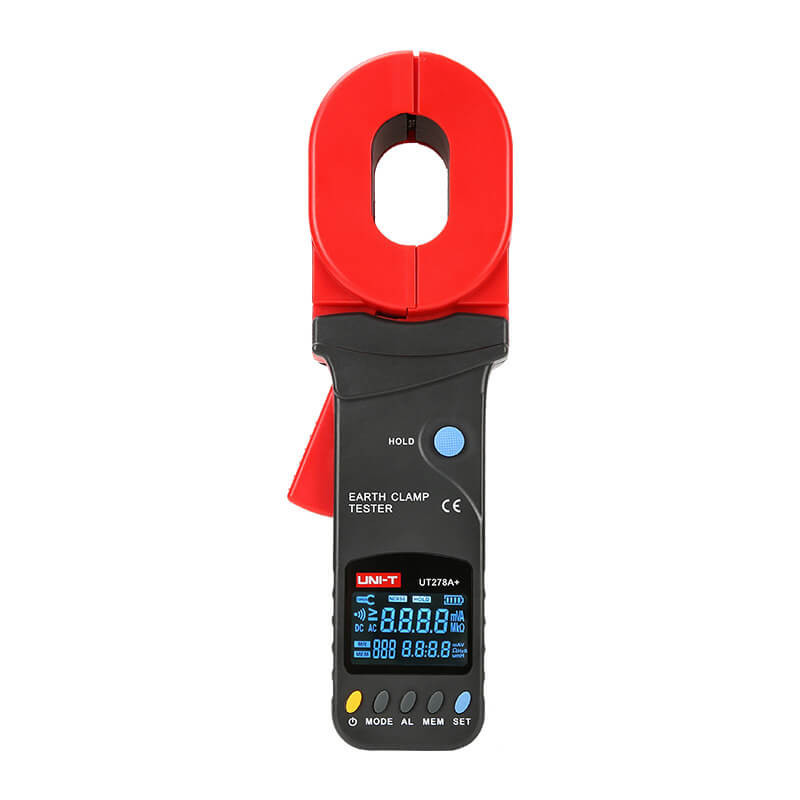

UNI-T UT278A+ Digitale Aardingsweerstand- en Lekstroomtang 20A

De UNI-T UT278A+ is een geavanceerde digitale aardingsweerstandsmeter die gebruik maakt van wederzijdse inductie voor contactloze metingen. Deze professionele klemtang kan zowel aardingsweerstanden (0,01 – 1200Ω) als lekstromen (0 – 20A) meten zonder dat aardingsleidingen hoeven te worden losgekoppeld of hulpelektroden nodig zijn. Met zijn dubbele weergave-functie, uitgebreide geheugenopslag en robuuste constructie is dit instrument onmisbaar voor elektriciëns, ingenieurs en technici die betrouwbare aardingsmetingen vereisen.

Belangrijkste eigenschappen

Contactloze meettechnologie

• Wederzijdse inductie principe: Meet aardingsweerstanden zonder onderbreking van bestaande circuits

• Geen hulpelektroden nodig: Eenvoudig klemmen rond aardingsgeleider of aardpen

• Dubbele isolatie: Veilig voor buitenwerk en effectief tegen omgevingsinterferentie

Geavanceerde meetcapaciteiten

• Aardingsweerstand: 0,01 – 1200Ω met 0,001Ω resolutie

• Lekstroom: 0 – 20A met 0,01mA resolutie

• Simultane weergave: Unieke Ω+A functie toont beide waarden tegelijk op het scherm

• Hoge nauwkeurigheid: Variërend van ±(1%+0,01Ω) tot ±(25%+30Ω) afhankelijk van bereik

Gebruiksvriendelijke interface

• EBTN-display: 4-cijferig Enhanced Black Twisted Nematic scherm (47 × 28,5 mm) met superior contrast

• Automatische bereikinstelling: Selecteert automatisch het juiste meetbereik

• LCD-achtergrondverlichting: Verbeterde zichtbaarheid in slechte lichtomstandigheden

• Dataopslag: Geheugen voor 300 meetgroepen voor latere analyse

Technische werking

Meetprincipe

De UT278A+ gebruikt het principe van wederzijdse inductie voor aardingsweerstandsmeting. De klemkop bevat twee magnetische kernen: één voor het induceren van een testsignaal en één voor het meten van de resulterende stroom. De basisformule R = E/I wordt gebruikt, waarbij:

• E = Geïnduceerde spanning door de spanningsspoel

• I = Resulterende stroom in het testcircuit

• R = Berekende weerstand

Lekstroommeting

Voor lekstroommeting werkt het instrument als een stroomtransformator. De AC-stroom in de gemeten geleider genereert een geïnduceerde stroom door de magnetische ring volgens de formule I = n × I1, waarbij n de wikkelverhouding is.

Interferentiefiltering

Het instrument beschikt over geavanceerde interferentieherkenning die automatisch storingssignalen detecteert. De "NOISE" indicator waarschuwt wanneer interferentiestromen te hoog zijn voor betrouwbare metingen.

Uitgebreide specificaties

Meetbereiken en nauwkeurigheid

Lekstroomspecificaties

Algemene specificaties

Geavanceerde functies

• Weerstandslimiet-alarm: Instelbare grenswaarden met visuele en hoorbare waarschuwingen

• Automatische kalibratie: Zorgt voor nauwkeurige en betrouwbare metingen

• Lage batterij-indicator: Tijdige waarschuwing voor batterijvervanging

• Data hold: Bevriest huidige meting voor eenvoudige aflezing

• Data recall: Toegang tot eerder opgeslagen meetgegevens

• Overstroom-indicatie: "OL" symbool bij overschrijding van meetbereik

• Dubbele isolatie: Weerstand tegen stoten, stof en vocht

• Isolatieweerstand: >20MΩ (500V tussen circuit en behuizing)

• Spanningsbestendigheid: 3700V RMS AC

Toepassingen

• Elektrische onderstations: Verificatie van aardingssystemen

• Transmissielijnen: Controle van mastaardingen

• Distributienetwerken: Onderhoud van aardingssystemen zonder stroomonderbreking

• Telecommunicatie: Controle van zendmasten en datacenters

• Olie- en gasindustrie: Veiligheidscontroles

• Chemische industrie en mijnbouw: Grondweerstandstesten

• Bliksemafleiders en gebouwen: Periodieke controle van beschermingssystemen
