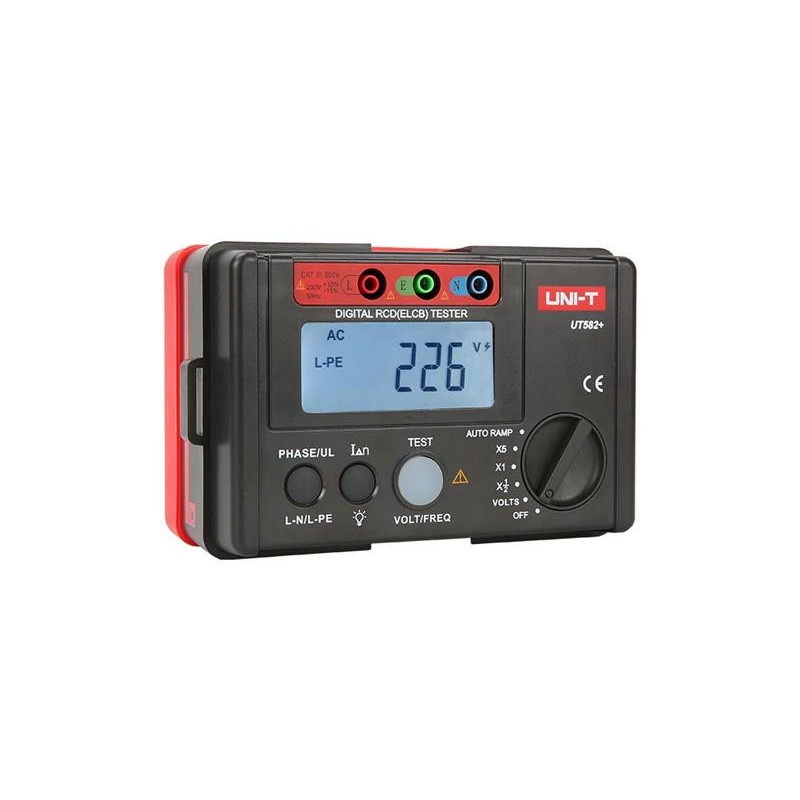

UNI-T UT582+ FI/RCD Aardlekschakelaartester – Professionele beveiligingsmeter voor installaties

De UNI-T UT582+ is een digitale RCD (FI/aardlekschakelaar) tester voor het controleren van de werking en aanspreektijd van aardlekschakelaars in woonhuizen, utiliteit en lichte industrie. Het instrument test of een RCD bij een foutstroom correct en binnen normtijden uitschakelt. Hij is geschikt voor eenfasige installaties met netspanning 195–253 V AC en een spanningsmeetbereik van 30–600 V AC bij 45–65 Hz.

Belangrijkste functies en toepassingen

• RCD-testen op verschillende nominale foutstromen: 10 / 20 / 30 / 100 / 300 / 500 mA.

• Meting van uitschakeltijd van RCD’s in de modi ½×, 1×, 5× en een AUTO RAMP-functie.

• Spannings- en frequentiemeting: 30–600 V AC, 45–65 Hz, nauwkeurigheid circa ±(3% + 3 digits).

• Toepasbaar in woninginstallaties, kleine bedrijfspanden en service-werk voor keuring en troubleshooting.

De tester toont duidelijk of de aardlekschakelaar binnen toegestane tijden afschakelt, zodat je snel kunt beoordelen of een groep veilig is of dat de RCD (of installatie) vervangen of verder onderzocht moet worden.

RCD-testmodi en meetbereiken

Ondersteunde RCD-teststromen: 10 / 20 / 30 / 100 / 300 / 500 mA.

• ½× In (sensitiviteitstest, mag normaal niet aanspreken)

  • Stromen: 10 / 20 / 30 / 100 / 300 / 500 mA

  • Maximale testtijd: 2000 ms

• 1× In (nominale aanspreekstroom)

  • Stromen: 10 / 20 / 30 / 100 / 300 mA

  • Maximale testtijd: 1000 ms

• 500 mA (snelle test bij hoge waarde)

  • Maximale testtijd: 300 ms

• 5× In (snelheids- en veiligheidstest bij hoge foutstroom)

  • Stromen: 10 / 20 / 30 mA

  • Maximale testtijd: 40 ms

• AUTO RAMP / automatische start

  • Stromen: 10 / 20 / 30 / 100 / 300 / 500 mA

  • Maximale testtijd: 300 ms

Zo kun je zowel standaard aardlekschakelaars (bijv. 30 mA type AC) als selectieve of hogere waardes testen. De UT582+ meet zowel uitschakeltijd als aanspreekstroom (bij AUTO RAMP).

Bedieningsgemak en veiligheid

De UT582+ is ontworpen voor dagelijks gebruik door installateurs en keurders:

• Intuïtieve bediening: grote draaiknop/keuze voor teststroom en testmodus; duidelijke toetsfunctie.

• Faseomkeerveiligheid / fasekeuze: test met 0° en 180° fasehoek om worst-case aanspreekmoment te controleren.

• Groot verlicht LCD-scherm (displaycount 999) met duidelijke aanduiding van meetwaarden en symbolen.

• Data hold / gegevensopslag: laatste meting vasthouden voor noteren of vergelijken.

• Over-bereikindicatie “OL” bij te hoge spanningen of buiten bereik.

• Akoestische signalen:

  • Zoemer bij foutieve bediening

  • Zoemer bij uitschakelen

  • Zoemer bij onderbreking (disconnect buzzer)

Automatische uitschakeling voorkomt onnodig batterijverbruik. De tester is beveiligd met interne zekeringen en voldoet aan relevante normen (o.a. IEC 61010, IEC 61557).

Spannings- en frequentiemeting

Naast RCD-testen kan de UT582+ ook als eenvoudige spannings- en frequentiemeter dienen:

• AC-spanningsbereik: 30–600 V

• Frequentie: 45–65 Hz

• Resolutie: 1 V

• Nauwkeurigheid: ca. ±(3% + 3 digits)

Praktisch bij het controleren of de netspanning binnen tolerantie ligt voordat RCD-tests worden uitgevoerd.

Constructie, voeding en meegeleverde accessoires

• Voeding: 6 × 1,5 V AA-batterijen (LR6)

• Low-battery indicatie: onder ca. 7,2 V

• Afmetingen: ca. 160 × 70,5 × 100 mm

• Gewicht: ca. 400 g

• Kleur: rood/grijs behuizing met LCD-display

Standaard meegeleverd:

• Meetsnoeren / testlijnen

• Draagriem / pols- of schouderband

• Draagtas / soft case

Geschikt voor gebruik in de meetcategorie CAT III 600 V (typisch voor installatie-niveau metingen).

Voor wie is de UT582+ geschikt?

• Installatie- en service-elektriciens

• Inspectie- en keuringsbedrijven

• Technische dienst in utiliteit en industrie

• Opleidingen elektrotechniek (praktijklessen RCD-testen)
