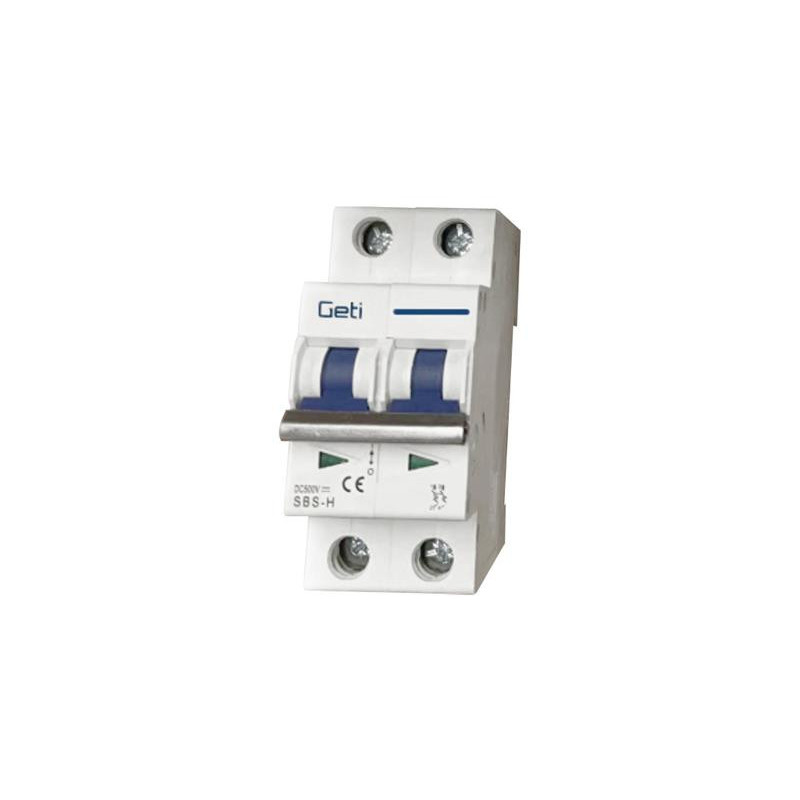

GETI GF-J01 B16 DC-automaat 2-polig 16A

De GETI GF-J01 B16 DC-automaat 2-polig 16A is een professionele en essentiële beveiligingscomponent voor gelijkstroom (DC) elektrotechnische installaties, met speciale toepassing in fotovoltaïsche zonne-energiesystemen en energieopslagsystemen. Deze tweepoolautomaat biedt betrouwbare bescherming tegen kortsluitingen, overbelastingen en elektrische storingen in DC-netwerken.

Het centrale voordeel van de GETI DC-automaat is zijn gespecialiseerde functionaliteit voor gelijkstroom. Terwijl veel standaard automaten ontworpen zijn voor wisselstroom (AC), is deze automaat specifiek engineered voor DC-toepassingen waar andere beveiligingen onvoldoende zijn. Dit is cruciaal voor fotovoltaïsche (PV) zonne-energiesystemen en energieopslagsystemen, waar DC-beveiliging essentieel is voor veiligheid en systeemintegriteit.

De 2-pools configuratie betekent dat beide geleiders (positief en negatief/aarde) tegelijkertijd kunnen worden onderbroken, wat volledig isolatie garandeert in geval van nood. Dit is een kritieke veiligheidsvereiste in zonne-energiesystemen en batterijopslagsystemen, waarbij volledige stroomonderbreking kan nodig zijn voor onderhoud, noodgevallen of systeembalancering.

Het apparaat werkt met een nominale spanning van 500V DC, wat het geschikt maakt voor standaard zonne-energieinstallaties die typisch 48V, 96V, 192V of 240V DC systemen zijn. Dit spanningsbereik is perfect voor lithium-ion batterijopslagsystemen (BESS), lead-acid batterij-backup-systemen en andere gelijkstroom-energieopslag-technologieën die steeds vaker in huishoudelijke en commerciële installaties worden geïnstalleerd.

De 16A nominale stroom is een veelgebruikte waarde voor middelgrote zonne-energieinstallaties, huishoudelijke PV-systemen, energieopslagsystemen en kleinere commerciële installaties. Dit maakt het perfect voor residentiële daken- en wand-gemonteerde systemen met batterijopslag.

De karakteristieke B specificeert het schakelvermogen: automaten met karakteristieke B schakelen in bij kortsluitstromen van 3-5x de nominale stroom. Dit betekent dat kleine transiente stromen geen onnodig schakelen veroorzaken, terwijl echte storingen snel worden gedetecteerd en geïsoleerd. Dit is essentieel in energieopslagsystemen waarbij stabiele werking en voorkoming van valse alarmschakelingen kritiek zijn.

De automaat accepteert geleiders van 2,5 tot 35 mm², wat flexibiliteit biedt voor diverse installatiegrootten. Grotere geleiders worden gebruikt voor zware belastingen of langere leidingsdistanties in grote batterijopslagsystemen, terwijl kleinere geleiders geschikt zijn voor compacte installaties.

De isolatiespanning van 1000V biedt uitgebreide isolatie-integriteit en waarborgt dat het apparaat veilig blijft onder abnormale omstandigheden. Dit is belangrijk voor arbeidsveiligheid in energieopslagsystemen waar hogere spanningen kunnen voorkomen bij schakelingen of systeemfalen.

De kortsluitbestendigheid van 6 kA biedt robuuste beveiliging tegen ernstige storingen. Dit betekent dat het apparaat kortsluitstromen tot 6000 A kan verwerken zonder structureel te bezwijken – essentieel in batterijopslagsystemen die plotselinge hoge stromen kunnen genereren.

De overspanningsbestendigheid van 6 kV beschermt tegen transiente overspanningen die kunnen voorkomen bij blikseminslag, schakelen van grote inductieve belastingen, of plotselinge laststoringen in energieopslagsystemen. Dit is essentieel voor langdurige betrouwbaarheid van zonne-energiesystemen met batterijopslag.

De eenvoudige DIN-railbevestiging (standaard Europese installatiemethode) maakt montage snel en ongecompliceerd. Het apparaat past naadloos in standaard schakelpanelen en verdeelkasten van zowel PV-systemen als batterijopslagsystemen.

Met afmetingen van 72 x 83 x 72 mm is het compact genoeg voor nauwe installaties maar substantieel genoeg voor professionele werking. Het IP20 beschermingsniveau betekent dat het voor binnenshuis gebruik is bestemd, beschermd tegen aanraking maar niet tegen vloeistoffen.

Dit apparaat is onmisbaar in:

• Fotovoltaïsche zonne-energiesystemen

• Huishoudelijke PV-installaties met batterijopslag

• Commerciële zonne-energieparken met energieopslagsystemen

• Lithium-ion batterijopslagsystemen (BESS)

• Lead-acid batterij-backup-systemen

• Hybride zonne- en batterijsystemen

• Gelijkstroom-elektrotechnische installaties

• Noodstroomsystemen met batterijopslag

• Industriële DC-toepassingen met energiebuffer

Belangrijkste kenmerken

• 2-pools DC-automaat voor gelijkstroom-beveiliging

• Speciaal ontworpen voor fotovoltaïsche systemen en energieopslagsystemen

• Geschikt voor lithium-ion en lead-acid batterijopslagsystemen

• Nominale spanning: 500V DC

• Nominale stroom: 16A

• Karakteristieke B (3-5x schakeling)

• Geleiders 2,5-35 mm² acceptabel

• Isolatiespanning: 1000V

• Kortsluitbestendigheid: 6 kA

• Overspanningsbestendigheid: 6 kV

• DIN-railbevestiging

• IP20 beschermingsniveau (binnenshuis)

• Volledige stroomonderbreking beide polen

• Professionele beveiliging

• Betrouwbare werking

• Geschikt voor zonne-energie, energieopslagsystemen en gelijkstroom-installaties
