Whadda WSEDU06 Educatieve Oscilloscoop Trainer & Signaalgenerator

Een oscilloscoop is het belangrijkste meetinstrument voor de elektronicus, maar de bediening kan intimiderend zijn. De Whadda WSEDU06 neemt die drempel weg. Dit is geen simpele signaalgenerator, maar een compleet educatief platform dat u stap voor stap door de functies van uw meetapparaat leidt.

Wat leert u?
Aan de hand van de gegenereerde signalen leert u de knoppen van uw scoop begrijpen en gebruiken:

• AC vs DC: Het verschil tussen wissel- en gelijkstroom meten.

• Frequentie & Periode: Hoe lees ik de tijdsbasis (Time/div) af?

• Amplitude: Hoe interpreteer ik de verticale schaal (Volt/div)?

• Triggering: Hoe krijg ik een stabiel beeld van een lopend signaal?

Praktische Experimenten

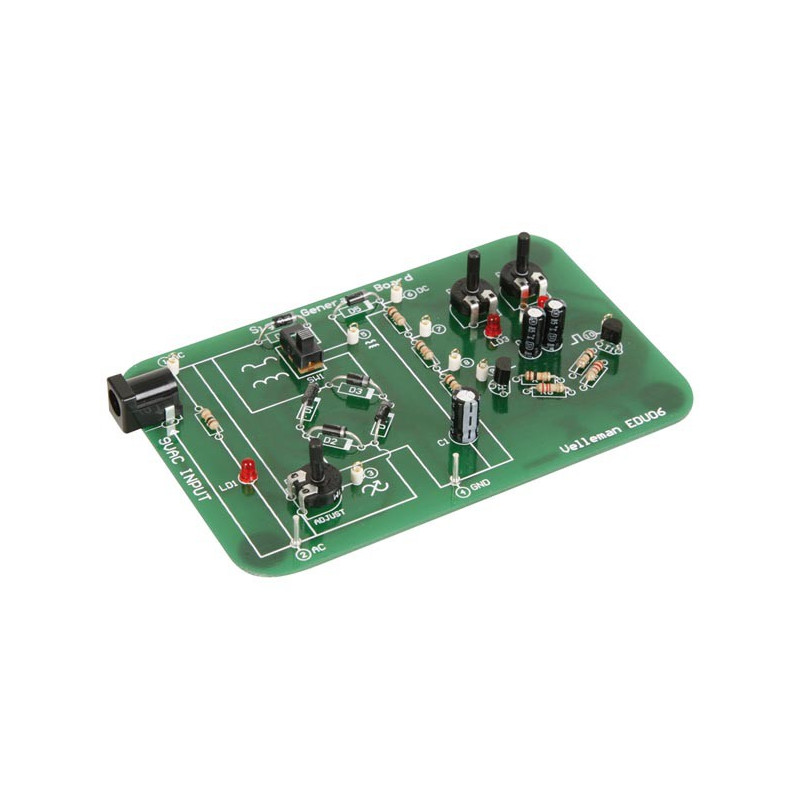

Het bord bevat diverse circuits die u kunt doormeten:

1. Golfvormen: Sinus en blokgolf signalen uit een oscillator.

2. Gelijkrichting: Meet het verschil tussen een transformator-signaal, een diode (halve golf) en een bruggelijkrichter (volle golf).

3. Afvlakking: Zie met eigen ogen wat een condensator doet met de "rimpel" (ripple) op een voeding.

Voor wie?
Deze kit is perfect voor studenten, hobbyisten en iedereen die net een oscilloscoop (zoals de Velleman HPS140 of een Rigol/Siglent) heeft aangeschaft. Het is een veilige omgeving om te experimenteren zonder het risico dure apparatuur op te blazen.

Benodigdheden

• Een oscilloscoop (Digitaal of Analoog).

• Een soldeerbout en tin (om de kit te assembleren).

• Een AC-adapter: 9 tot 12 Volt Wisselspanning (AC), min. 100mA. (Let op: een standaard DC-adapter werkt niet voor alle experimenten!).

Specificaties

• Merk: Whadda (Velleman Group)

• Model: WSEDU06

• Type: Educatieve Soldeerkit (Signaalgenerator)

• Moeilijkheidsgraad: 2/5 (Basis soldeervaardigheid vereist)

• Voeding: 9 - 12 VAC / 100mA (Niet meegeleverd)

• Signalen: Sinus, Blokgolf, Gelijkgericht AC, Ripple, etc.

• Afmetingen: 15.5 x 12 x 3.5 cm

• Handleiding: Meertalig (NL/EN/FR/DE/ES) met duidelijke meetinstructies.
