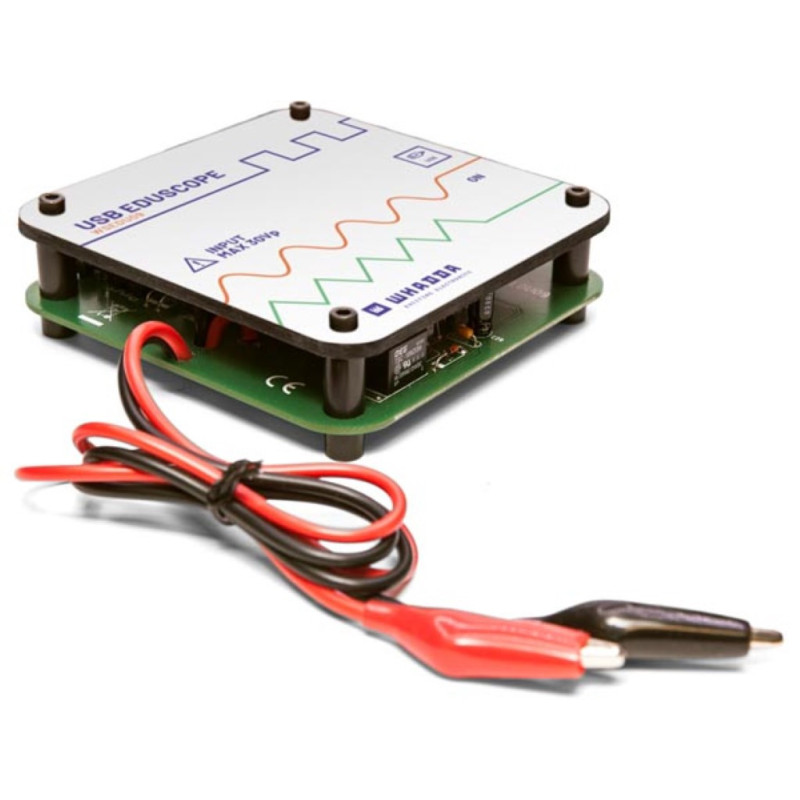

WHADDA WSEDU09 EDUCATIEVE PC OSCILLOSCOOP KIT

Met het Whadda WSEDU09 educatieve PC oscilloscoop kit bouw je je eigen volledig functionele oscilloscoop. Dit bouwpakket kost een fractie van professionele apparaten en geeft je de kracht van modellen zoals de PCSU200 of PCSU1000.

Wat Dit Kit Speciaal Maakt

Dit educatieve bouwpakket is compact (94 x 94 mm) maar krachtig. De bandbreedte van DC tot 200 kHz (±3 dB) betekent dat je signalen tot 100 kHz nauwkeurig kunt meten – meer dan voldoende voor hobbyisten, studenten en onderwijs. Met een maximale ingangsspanning van 30 volt (AC + DC) kun je veilig veel schakelingen testen.

Drie Instrumenten In Één

Het WSEDU09 is niet alleen een oscilloscoop – het combineert drie tools:

Oscilloscoop: Zie je signalen live met True RMS-waarden, dBV en dBm lezingen, piek-tot-piek metingen, duty cycle en frequentie. Drie display-modi: kleurgecodeerd, variabel of oneindig.

Spectrum Analyzer: Met FFT (Fast Fourier Transform) en 512 lijnen resolutie zie je precies welke frequenties in je signaal aanwezig zijn. Frequentiebereik van 0 tot 75 kHz.

Transient Recorder: Registreer signalen over lange periodes (tot 9,4 uur per scherm). Automatische opslag van meer dan een jaar gegevens. Perfect voor monitoring en langzame driftdetectie.

Technische Details Die Belangrijk Zijn

De samplefrequentie loopt van 62,5 Hz tot 1,5 MHz met 1024 samples opnamelengte. De pre-trigger functie laat je zien wat vóór het moment van interesse gebeurde. Met twee softwaremodi – basismodus voor beginners en expertmodus voor gevorderden – kun je kiezen wat je nodig hebt.

USB-Voeding: Eenvoudig En Direct

Geen batterijen, geen externe voeding. Het WSEDU09 werkt via USB van je computer (200 mA stroomverbruik). Windows XP tot Windows 10+ compatible, geen externe drivers nodig – het werkt via Microsofts HID-standaard.

Ideaal Voor Beginners, Studenten En Hobbyisten

Dit niveau 3 soldeerkit leert je twee dingen tegelijk: solderen én echte signaalmeting. Voor studenten wordt theoretische kennis werkelijk zichtbaar. Voor hobbyisten is het de perfecte debugger voor je projecten. Voor scholen: betaalbaarder dan professionele apparaten.

Made In Belgium

Whadda is onderdeel van de Belgische Velleman Group – serieus vakwerk met decennia ervaring in educatieve kits.

Combineer Met WSEDU06

Voor maximaal leereffect: combineer met de Whadda EDU06 Signaalgenerator kit. Genereer signalen (EDU06) en analyseer ze (EDU09) voor complete signaalverwerking kennis.

Klaar om je eerste oscilloscoop zelf te bouwen? Bestel het WSEDU09 educatieve PC oscilloscoop kit nu.

SPECIFICATIES LIJST
